Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

10

Чи можете ви уявити собі будівництво, на якій відсутня навіть маленька бетономішалка? без такого агрегату приготування хорошого цементного розчину стає практично неможливим. Коли виникає необхідність побудувати невелику споруду або просто щось «підлатати», бетонування стає затребуваною завданням. Ось лише короткий список ситуацій, в яких не обійтися без даного інструменту: заливка садових доріжок, облаштування фундаменту для альтанки, установка паркану і так далі. Одним словом, бетон потрібен скрізь-різниця тільки в масштабах заходу. Для побутових потреб купувати промисловий апарат безглуздо-покупка обійдеться вам непомірно дорого. Альтернативним рішенням стане саморобна бетономішалка своїми руками. Завдяки даній статті, ви навчитеся робити її самостійно з підручних матеріалів.

Чотири принципи змішування бетону

саморобна бетономішалка

По факти, приготувати свій розчин можна і без спеціальних пристосувань. Працювати «за старою методикою» багатьом навіть подобається. Але чи багато встигаєш зробити таким способом? створити суху суміш для будівництва, використовуючи звичайну дриль або міксер, ще можна. Але коли справа доходить до піску з цементом, вони виявляються безсилі.

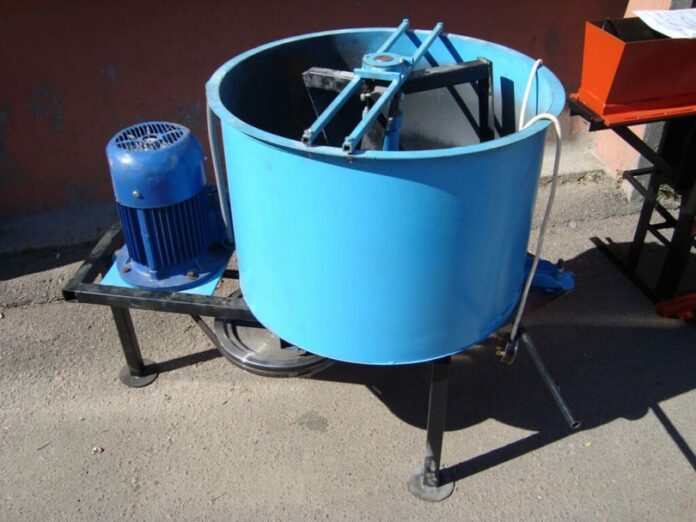

Найпростіший і найпоширеніший принцип змішування називається примусовим. Всі компоненти замішуються в ємності, яка є нерухомою. Для цього зазвичай використовується механічний привід. Робочий барабан при цьому може розташовуватися вертикально або горизонтально.

Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми рукамикреслення бетономішалки горизонтальної

Незважаючи на те, що навіть малий бетонозмішувач примусової дії може виявитися досить ефективним, свої недоліки у нього теж є:

  • з’являються» мертві зони » в ємності. Це особливо стосується простору біля стін.
  • складність конструкції. Вузли обертання повинні бути герметично захищені від впливу розчину, яке може виявитися агресивним.
  • практично неможливо приготувати в такому агрегаті розчин, до складу якого входять середній і великий наповнювач.

Другий за рахунком принцип називається гравітаційним. В цьому випадку всі компоненти перемішуються завдяки силі тяжіння. У промисловості даний спосіб використовується рідко, так як вимагає багато часу і сил. Як ємностей найчастіше йдуть в хід бочки, які зроблені з металу. Про те, як вони виготовляються, як зробити підставку, буде розказано нижче.

Більшість сучасних бетономішалок використовують комбінований принцип, що поєднує в собі перші два способи. Вони мають наступні переваги:

  • сувора герметизація не потрібна. Барабан зверху відкритий, необхідності у вузлах обертання немає, оскільки будь-який контакт з розчином виключається.
  • деталі зношуються набагато рідше.
  • простота і надійність експлуатації.
  • обмежень на склад розчину теж немає – це може бути щебінка, керамзит, гравій і так далі.

Четвертий принцип змішування називається вібраційним. Останнім часом деякі умільці займаються перемішуванням розчину за допомогою вібрації. Якщо говорити про масштабні обсяги, результати можуть бути самими приголомшливими. Зазвичай вібраційний принцип перемішування використовується, коли потрібно виготовити точну залізобетонну конструкцію з хорошими експлуатаційними характеристиками.

У звичайних умовах редуктор і привід замінює найпотужніший перфоратор (допустимий мінімум 1,3 квт). Його вібраційна дія повинна бути незалежною. Притискати патрон не потрібно.

Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми рукамиредуктор бетономішалки фото

В цілому, вібраційне замішування дозволяє створити практично ідеальну бетонну суміш. Однак для приготування «важкого» розчину він теж не оптимальний.

Бетономішалка з молочного бідону (фляги)

Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми рукамибетономішалка своїми руками з молочного бідона

Варто розуміти, що доступ до електрики є далеко не на кожній дачній ділянці. Отже, цілком логічною буде саморобка ручного типу і невеликого обсягу. Бетономішалка з молочної фляги своїми руками-дуже простий і нехитрий варіант. Вам знадобиться сам бідон, обрізки труб або будь-який інший металобрухт схожої форми. Зробити її можна за 2-3 години, основний спектр робіт припадає на варіння рами.

  • взявши круглу трубу, вигніть ручку, як показано на малюнку. Вгорі приварите водопровідні муфти. Їх діаметр всередині повинен перевищувати діаметр труби, яка використовується для ручки.
  • пропустіть трубку через флягу, зробивши отвори, а потім приваріть до корпусу.
  • вкрай важливо знайти центр ваги бетономішалки своїми руками, щоб крутити її було легко. Щоб спростити конструкцію, ви можете обійтися без використання муфти. Проріжте в станині дугоподібні виїмки і покладіть на них вісь.

Агрегат хоч і простий, але не найнадійніший. Тому для виготовлення краще використовувати якісь інші креслення.

Велика бочка

Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми рукамибетономішалка з великої бочки 200 літрів

Більш практичним варіантом вважається бетономішалка з 200 літрової бочки. Чому саме двісті літрів? такий обсяг прийнято вважати оптимальним для замісу бетону за раз. Варіант пластика відмітається відразу-такі бочки не прослужать вам довго.

Саморобна бетономішалка з бочки виготовляється наступним чином:

  • підготовка бочки, у якій є кришка і дно. Якщо кришка відсутня, вона приварюється окремо. Не знайшли ємність? можете зробити її самостійно. Саморобний варіант нічим не поступається заводській бочці. Будуть потрібні щільні листи металу товщиною від 1,5 до 2 мм, вальці, ефективний апарат для зварювання і дерев’яний молоток.
  • до кришки і дну прикріплюємо фланці, на яких є підшипники. Збоку вирізаємо люк, куди і буде проводитися засипка компонентів розчину. Невелика хитрість — для бетономішалки з бочки такий отвір слід робити ближче до торця, який в процесі прокрутки буде знаходитися нижче.
  • знати, як зробити бетономішалку своїми руками – ще половина справи. Не менш важливо налагодити правильне перемішування розчину. Для цього до стінок всередині потрібно приварити лопаті (кут від 30 до 40 градусів). Такий кут вкрай важливий, щоб в процесі перемішування вміст «виштовхувалося» назовні. В принципі, закріпити лопаті ви можете і на валі.

Як роблять підставу для бетономішалки професіонали?

Природно, ручна бетономішалка своїми руками повинна мати стійку основу. Це необхідно, щоб конструкція не почала перевертатися під час перемішування. При невеликому завантаженні остова з дерев’яного бруса буде цілком достатньо (перетин 10 на 10 або 15 на 15 см). Оптимальні варіанти з’єднання:» в шип «або»в полдерева». Вони необхідні, щоб конструкція не отримала пошкодження від вібрації. Коли збірка закінчена, всі стики проклеюються і стягуються саморізами.

Потрібен більш міцний, довговічний агрегат? тоді вам точно підійде рама з металевого куточка. Зварювальний апарат є далеко не у всіх, але ви можете виконати фіксацію заклепками або болтами.

При необхідності, до основи прикручуються колеса. Такий пристрій бетономішалки дозволить вам не тільки перевертати, але і переміщати її.

Що стосується двигунів, бетономішалка з бочки своїми руками може бути оснащена мотором від скутера або автомобіля. Хорошим варіантом буде і бетономішалка з пральної машини. Перевага даного варіанту в тому, що він розрахований на тривалу роботу і зможе прослужити кілька років.

Як зробити бетономішалку своїми руками відео

Нижче ви можете познайомитися з фото креслень, що дозволяють все зробити самому:

Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками
Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками
Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми рукамикреслення саморобної бетономішалки з бочки

З якою швидкістю заважати бетон?

Ми не будемо детально розглядати процес замішування бетону – це тема окремої статті. Відзначимо лише той факт, що момент крутіння грає далеко не останню роль.

Ось чому редуктор «пралки» краще звичайного мотора від скутера або авто. Він витримує практично будь-яке навантаження і може працювати на невисоких обертах. 25 повних циклів (оборотів) в хвилину достатньо.

Для забезпечення такої кількості редуктор може мати різну схему. Найпростіший, типовий варіант, коли редуктор зроблений з ременя і шківа. Бетонозмішувач своїми руками з моторчиком від мопеда відрізняється мобільністю. Редуктор зручний і компактний, для функціонування не потрібна електроенергія. Навіть якщо у вас велика територія, зроблений апарат переміщається по ній без зайвих турбот і клопоту.

Редуктор в даному випадку повинен бути ланцюговим, інакше конструкція буде погано функціонувати.Шести по-різному заштрихованих трикутників. Після перегляду чергової картки вона забирається і замість неї пропонується матриця, що включає 24 різних трикутника, серед яких знаходяться і ті шість трикутників, які випробуваний тільки що бачив на окремій картці. Завдання полягає в тому, щоб відшукати і правильно вказати в матриці всі шість зображених на окремій картці трикутників.

Помилками вважаються неправильно зазначені в матриці трикутники або ті з них, які випробуваний не зміг з якої-небудь причини знайти.

Практично для отримання цього показника надходять наступним чином. За всіма чотирма картками визначається кількість правильно знайдених на матриці трикутників і їх загальна сума ділиться на 4. Це і буде середнє число правильно зазначених трикутників. Дане число потім віднімається з 6, і отриманий результат розглядається як середня кількість допущених помилок.

Потім визначають середній час роботи випробуваного над завданням, яке в свою чергу виходить шляхом ділення загального сумарного часу роботи дитини над усіма чотирма картками на 4. Момент закінчення часу роботи випробуваного над пошуком трикутників в загальній матриці визначається експериментатором за допомогою питання: «ти вже все зробив, що міг?»як тільки випробуваний ствердно відповість на дане питання і практично припинить пошук трикутників в матриці, вважається, що він завершив свою роботу. Розподіл середнього часу роботи над пошуком на матриці шести трикутників на кількість допущених помилок дозволяє, нарешті, отримати шуканий показник.

Для того щоб прискорити процес добування інформації про те, правильно чи неправильно випробуваний відшукав в матриці потрібні трикутники, рекомендується скористатися їх ідентифікацією за номерами, які стоять в лівому нижньому кутку під кожен з трикутників в матриці. Так, наприклад, першому набору з шести трикутників (номер набору позначений римською цифрою, розташованої під ним) в матриці відповідають трикутники з наступними номерами: 1,8, 12, 14, 16: другому набору — 2,7, 15, 18, 19, 21;

Третьому набору 4, 6, 10, 11, 17, 24;

Четвертому набору– 5, 9, 13, 20, 22, 23

Завдання:

1. Виконайте роботу за вказаним алгоритмом.

2. Зробіть висновок про можливість оперативної пам’яті випробуваного (або
Своєї, обмінявшись з партнером результатами).

3. Дайте відповідь на питання:

Що таке пам’ять?

Які види пам’яті вам відомі? чим вони відрізняються?

Що таке оперативна пам’ять? від чого вона залежить?

Практичне заняття

Тема: шкала обсягу уваги.

Мета роботи: вивчити обсяг уваги у дітей.

Даний тест відноситься до невербальних, він зручний для вивчення обсягу уваги у дітей молодшого віку. Для оцінки даного показника використовується стимульний матеріал у вигляді таблиць з точками. Лист з точками попередньо розрізаний на 8 маленьких квадратів, які потім складаються в стопку таким чином, щоб вгорі виявився квадрат з двома точками, а внизу — з дев’ятьма точками (всі інші йдуть зверху вниз по порядку з послідовно збільшується на них числом точок).

Хід роботи: перед початком експерименту дитина отримує наступну інструкцію: «зараз ми пограємо з тобою в гру на увагу. Я буду тобі одну за одною показувати картки, на яких намальовані точки, а потім ти сам будеш малювати ці точки в порожніх картках».

Далі дитині послідовно на 1 -2 секунди показують кожну з восьми карток з точками зверху вниз в стопці по черзі. Після кожної чергової картки пропонується відтворити побачені точки в порожній картці за 15 секунд. Цей час дається дитині для того, щоб він зміг згадати, де знаходилися побачені точки і відзначити їх в порожній картці.

  • потрібно обов’язково передбачити широке, міцне і стійке підставу, що зв’язує ніжки опор. Це запобіжить хитання бетономішалки в процесі роботи.
  • до осі приварюються важелі. Не варто забувати, що вони повинні розташовуватися протилежно один одному. Чим довше важіль — тим легше зрушити бочку. Але занадто довгий важіль не зручний в роботі, так що слід триматися золотої середини.
  • Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

  • кришка завантажувального люка повинна щільно закриватися-щоб суміш не витікала. Можна вирізати кришку більшого розміру з такої ж бочки і по периметру проклеїти щільною гумою. А можна використовувати частину від цієї ж бочки, що залишилася від вирізання завантажувального отвору. Для цього треба просто приварити по краю сантиметрову металеву смугу і теж ущільнити її гумою.
  • Схожа конструкція і у бетономішалки відкритого типу. Тільки замість рухомої бочки всередині крутяться лопаті, які також приводяться в дію людськими зусиллями. Для її виготовлення знадобиться власне бочка, і труби круглого і прямокутного перетину. Бочка укладається на бік, з неї зрізається верх. Краще залишити якомога більше бочки-щоб вдавалося замішувати більшу кількість бетону.

    З боків прорізаються отвори для валу. Але, на відміну від гравітаційної бетономішалки, лопаті наварюються на сам вал. Можна використовувати будь-які деталі, навіть лопаті від комбайна!

    Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    Вивантажується суміш також переворотом всієї бочки.

    Такі бетономішалки — дуже бюджетний варіант, але вимагає постійної участі двох працівників. Якщо ж доводиться працювати поодинці, знадобиться пристрій з електродвигуном. Наприклад, варіант відкритого типу можна швидко вдосконалити, приєднавши до неї двигун.

    Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    електропривідні» заводські » бетономішалки

    Не володіючи впевненими навичками зварника, краще не намагатися самому повторити заводські моделі бетономішалок. Але при наявності досвідченого сусіда можна виготовити відмінну техніку практично з нічого! при цьому така бетономішалка прослужить більше 10 років, допомагаючи в будівництві всьому дачному селищу.

    Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    саморобна гравітаційна бетономішалка з металобрухту

    Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    Після цього доведеться поїздити по пунктах прийому вторсировини і в пошуках потрібних деталей:

    • листи металу товщиною від 2,5 мм для стінок і 5 мм для дна груші;
    • маховик від автомобіля, наприклад, від «волги» або мазу, маточина і бендикс – для механізму обертання груші;
    • підшипники для перекидання груші (можна обійтися системою «труба в трубу», рясно змащуючи кочину);
    • металеві труби квадратного перетину і різного діаметру — для підстави, посадкового місця і поворотного колеса.

    Коли всі матеріали зібрані, можна приступати безпосередньо до виготовлення бетономішалки:

      Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    1. згинаються і зварюються разом елементи корпусу. Гнути сталь можна кувалдою, навіть якщо окремі частини не вийдуть ідеально рівними, при зварюванні разом вони приймуть потрібну форму.
    2. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    3. поки груша не зварена разом, до нижньої її частини, вирізаної з 5-міліметрової сталі, кріпиться механізм обертання. Бажано робити його знімним-транспортувати розбірну бетономішалку простіше.
    4. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    5. зварюються разом частини груші. Спочатку поєднуються центральна і нижня частини. Для цього краю центрального обода надрізаються і загинаються всередину – для обмеження виходу нижньої частини. Через верх в центральний обід вставляється нижня деталь і за допомогою простукування кувалдою продавлюється до упору вниз. Коли краї вирівняні, їх можна зварювати.
    6. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    7. верхня частина груші опускається в центральну, краї центрального обода також підрізають і загинаються всередину. За допомогою обценьків верх «виколупується» також до упору і теж приварюється.
    8. зсередини груші приварюються лопаті, що сприяють перемішуванню суміші. Щоб розчин не накопичувався в швах, лопаті кріпляться на невеликій відстані від стінок.
    9. можна приступати до виготовлення посадкового місця, що забезпечує перекидання груші. З огляду на велику вагу навіть порожній ємності, потрібно потурбуватися високою надійністю і міцністю рами.
    10. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    11. механізм перекидання потрібно робити на маховику з шестерінкою – так перекинути повну ємність вийде навіть одному. Можна зварити шестигранне колесо або приладнати будь-яке інше.
    12. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    13. виготовляється редуктор, який і буде передавати крутний момент від двигуна на грушу. Шківи на валу і двигуні розраховуються так, щоб виходило до 25 оборотів груші в хвилину.
    14. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    15. щоб великі частини суміші не потрапляли в механізм обертання, над вінцем можна наварити смужку, але цей етап – необов’язковий.

    В принципі, бетономішалка готова. За бажанням її можна пофарбувати – для захисту металу від корозії, хоча в процесі експлуатації вона все одно придбає класичний сірий колір.

    бетономішалка примусового типу з жерстяної каструлі

    Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    Якщо ж її немає, можна замовити каструлю діаметром 60 см і глибиною 50 см у знайомого бляхаря. Після цього залишається тільки приладнати механізм, лопаті і зробити люк:

    1. розмічається центр ємності-саме там і буде знаходитися вал. Вирізається люк для вивантаження суміші. Прямокутний вирізати простіше, але тоді вся суміш ламанеться в тачку. Краще зробити поворотний напівкруглий люк.
    2. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    3. для цього по центру вирізаного півкола приварюється стрижень, на якому і буде повертатися люк. Щоб суміш не витікала, над зрізом люка приварюється смуга, під якою і буде рухатися шторка.
    4. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

      Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    5. у перевернутому стані, на встановлений підшипник кріпиться двигун з редуктором. Щоб надійно зафіксувати двигун і забезпечити потрібний натяг ременя, двигун встановлюють на приварені до дна ємності рейки.
    6. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    7. для посилення каркаса ємності зі сталі товщиною 2 мм по верхньому краю обов’язково приварюється обід зі сталевого прута або труби. Також можна зробити ребра жорсткості з боків і знизу ємності.
    8. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    9. після того, як встановлені колеса, опора і механізм обертання, всю конструкцію можна перевернути. На вал кріпляться лопаті і все фіксується одним болтом — щоб конструкція була легко розбірний. Важливо правильно продумати положення лопаток-лопатей-одна повинна знімати розчин зі стінок, друга відокремлювати його від дна, і ще кілька – перемішувати середину.
    10. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

      Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    11. можна обійтися конструкцією з брухту і хрестовини з водопровідного фланця. Якщо ж лопаті зробити рухливими, їх положення можна налаштовувати в залежності від типу суміші.
    12. Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    Бетономішалка примусової дії готова! у ній можна заважати практично будь-які суміші, робити їх рідкими або щільними, додавати щебінь великої і дрібної фракції. Таку ж бетономішалку, але горизонтального типу, можна зробити, керуючись кресленням.

    Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    Наочно процес складання бетономішалки зі сталевої бочки представлений на відео:

    Це один з найпростіших способів зробити цю будівельну техніку з мінімумом витрат!

    Будівництво дуже часто пов’язано з постійним використанням великої кількості бетону, замішування якого вимагає не тільки великих витрат фізичної сили, але настільки дорого часу.

    Полегшити, а вірніше вирішити цю проблему дозволить спорудження саморобної бетономішалки, пристрою дозволяє просто і швидко приготувати необхідну кількість суміші в потрібних пропорціях і необхідної консистенції.

    Саморобні бетономішалки: ручні, електричні. Саморобна бетономішалка або робимо розчин граючи шнекова бетономішалка своїми руками

    Питання конструювання саморобної бетономішалки в принципі впирається в дуже просте технічне завдання побудувати:

    1. просте по конструкції, з найменшою кількістю деталей і з’єднань пристрій;
    2. використовуючи при цьому підручні, максимально доступні або просто малоцінні деталі і механізми;
    3. надійне і невибагливе в роботі, в тому числі з мінімальними витратами на ремонт і обслуговування.

    При всьому різноманітті ідей і технічних рішень питання приготування бетону всі конструкції бетонозмішувачів в принципі зводяться до вирішення простої проблеми – механічного перемішування сухої, а після додавання води і рідкої суміші до отримання однорідного складу придатного для подальших будівельних робіт.

    Зважаючи на це найбільш популярними у майстрів-саморобників є агрегати, засновані:

    • на використанні м’язової сили;
    • з використанням електродвигунів і різних редукторів;
    • невеликі машини із застосуванням в якості робочого органу звичайних побутових електроінструментів.

    За своїм типом конструкції саморобні бетономішалки можнаСлова «гренадер»- «гренадер», а замість слова«афера» — «афера», також замість слова «опіка» — «опіка», а замість слова «буття» — «буття» і т.п. Іноді подібне невірне вимова і написання робиться загальновживаним.
