Технології покриття дахів з кожним роком змінюються і вдосконалюються. На сьогоднішній день існує багато різних матеріалів, адаптованих до конструктивних особливостей споруд і кліматичних умов регіонів. Цими характеристиками володіє і черепиця тегола, яка зарекомендувала себе, як надійний, міцний і естетично привабливий покрівельний матеріал.

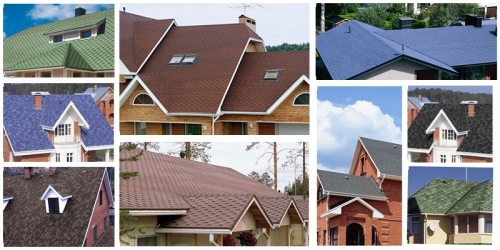

Тегола — провідний світовий виробник гнучкої черепиці

Корпорація тегола увійшла в число лідерів серед світових виробників гнучкої покрівлі на бітумній основі. Компанія почала свою діяльність ще в 1976 році і донині задає стандарти якості для черепиці. На частку корпорації тегола припадає близько 50% всього європейського ринку гнучкої черепиці. Модельний ряд налічує 47 видів і більше 100 кольорів покрівельного матеріалу.

Крім того, під торговою маркою тегола випускаються комплектуючі та аксесуари для облаштування покрівлі:

  • рулонні гідроізоляційні матеріали;
  • матеріали покрівельного пирога (пародиффузионная і пароізоляційна мембрана, підстава під черепицю, теплоізоляційні плити);
  • водостічні системи;
  • ковпаки для димових труб і вентиляційних шахт;
  • металеві фартухи;
  • декоративні елементи покрівлі (шпиль, карнизний молдинг, ковпак, водостічна воронка).

Структура і характеристики гнучкої черепиці

М’яка покрівля тегола — це бітумна черепиця, покрита базальтовим гранулятором. Така фінішна обробка забезпечує нульове водопоглинання матеріалу і надає покрівлі більшої міцності.

Про характеристики матеріалу можна судити про його складових. При виготовленні м’якої черепиці тегола використовується скловолокно, бітум, крем’яний пісок і посипання.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Скловолокно-основа матеріалу, володіє армуючими властивостями і утримує форму черепиці. Технологію виготовлення скловолокна компанія тегола утримує в секреті, гарантуючи підвищення міцності на третину, в порівнянні з аналогічним покриттям інших виробників. Щільність склотканини становить 125 г/м2.

Шар скловолокна з обох сторін просочений натуральним бітумом, який збагачений киснем. Природний бітум видобувається у венесуелі і є найбільш витривалим до значних температурних коливань. Бітум визначає гнучкість і еластичність черепиці.

Поверх бітуму наноситься базальтовий гранулятор . Завдяки такій посипці м’яка покрівля набуває такі якості:

  • стійкість до механічних пошкоджень;
  • стійкість до ультрафіолетового випромінювання;
  • не займистість.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Базальт дробитися, просівається і сортується за розміром. Після цього гранули фарбуються і проходять керамізацію — обпалюються у високотемпературній печі. Властивості гранул схожі з характеристиками керамічних виробів. В результаті таких заходів черепиця набуває насичений колір, який зберігає свою яскравість протягом усього терміну експлуатації.

Використання гранул різних фракцій підвищує захисні властивості матеріалу і забезпечує щільне прилягання покрівельного покриття

Самий нижній шар гнучкої черепиці — крем’яний пісок. Він полегшує проведення монтажу (перешкоджає ковзанню) і не дає листам черепиці склеїтися під час перевезення і зберігання.

Переваги м’якої покрівлі тегола

До числа переваг гнучкої черепиці тегола можна віднести:

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Еластичність м’якої черепиці тегола захищає дах від зсувів і пошкоджень під час усадки будівлі, яке цілком можливо при зведенні нового будинку

Різноманітність моделей гнучкої черепиці тегола

Корпорація тегола випускає гнучку черепицю в декількох серіях.

Лінія супер представлена 5 типами черепиці:

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Лінія преміум — дизайнерська гнучка черепиця, колірна гамма якої повторює відтінки натуральних покрівельних матеріалів з минулого століття. Моделі зодчий і майстер імітують старовинний вигляд даху, а кастелло, версаль і ліберті надають спорудженню вид середньовічного замку.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Лінія ексклюзив — гнучка черепиця з покриттям з цинк-титану, алюмінію або міді. Кожен з металів має добре впізнаваний зовнішній вигляд і надає споруді аристократичності.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Черепиця з мідним покриттям-ексклюзивна розробка корпорації тегола. Шар міді надійно захищає верхній бітум і покращує експлуатаційні властивості черепиці. Металізоване покриття відображає промені сонця, знижуючи тепловий вплив на полімерно-бітумний шар. Моделі серії ексклюзив мають термоклейкі точки, що гарантують опорі покрівлі при поривах вітру.

Гнучка покрівля з металізованим покриттям може прослужити близько 100 років навіть в умовах суворого клімату

Окремої уваги заслуговують фотокатолітична і фотогальванічна черепиця.

М’яка фотокатолітична покрівля «актіруф» має покриття з діоксиду титану. Завдяки такій обробці шкідливі речовин з повітря (летючі хімічні та органічні речовини, бактерії і віруси) під дією сонячних променів розпадаються до молекул води і безпечних сполук, які змиваються дощем. Гнучка черепиця «актіруф» випускається в трьох кольорах: синій, сірий і блакитний.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Черепиця тегосолар-джерело електроенергії. На бітумній основі закріплені фотогальванічні елементи, виконані з тришарового кремнію. Сонячна батарея підходить для будь-якої бітумної черепиці, не шкодить навколишньому середовищу, не вимагає догляду і дозволяє скоротити витрати на електроенергію.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Переваги фотогальванічної черепиці від тегола:

  • швидкий монтаж;
  • не потрібне посилення несучих елементів конструкції;
  • не містить скла — по поверхні можна ходити;
  • поверхня не створює відблиски;
  • самоочисна поверхня;
  • продуктивність сонячних панелей під час хмарності 60-65 %.

Бітумна черепиця нордленд-оптимальний варіант для жорсткого клімату зі значними коливаннями температури. Використовується для реставрації старих дахів та облаштування покрівлі нових споруд. Черепиця нордленд випускається відповідно до європейських стандартів якості en544 і має відповідний сертифікат iso9001.

Технологія монтажу черепиці тегола

Підготовчі роботи

Монтаж черепиці тегола проводиться на сухе, рівне, чисте підставу, виконане з вологостійкої фанери, обрізний, шпунтованої дошки або залізобетонних плит.

Підстава не повинна мати перепадів по висоті більш ніж 2 мм

Дах перед укладанням гнучкої черепиці треба підготувати — провести додаткову гідроізоляцію за допомогою рулонних матеріалів. При цьому важливо дотримуватися наступних рекомендацій:

  1. якщо скат даху з кутом нахилу до 30°, то підкладковий шар треба укласти по всій поверхні покрівлі. Укладання проводиться паралельно карнизу, поперечний нахлест — 20 см, поздовжній-10 см.
  2. якщо кут нахилу даху більше 30°, то гідроізоляція укладається по карнизу в два ряди, в ендови, навколо димохідних труб, мансардних вікон і вентиляційних шахт.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

В якості підкладки компанія тегола рекомендує використовувати наступні матеріали:

  1. бітумна мембрана на поліестровій основі «sefety» товщиною 2 або 3 мм мембрана фіксується бітумною мастикою по нижньому краю, а по верхньому краю і по бічних сторонах — покрівельними цвяхами з інтервалом 10 див. Нахлести треба проклеїти мастикою.
  2. самоущільнююча самоклеюча мембрана «icebar», виготовлена з сбс-бітуму із захисним полімерним шаром. Захисна плівка знімається з мембрани, матеріал укладається на основу і прокочується металевим валиком.

Для укладання м’якої черепиці знадобляться такі інструменти:

  1. пальник або будівельний фен;
  2. ножиці по металу;
  3. рулетка і олівець;
  4. крейдована відбивка;
  5. шпатель або пістолет;
  6. молоток і гострий ніж.

Розмітка даху

Розглянемо приклад укладання черепиці тегола готик з розмірами листа 1000*337*3,0 мм, вага покриття-8,5 кг / м2.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Перед тим, як безпосередньо приступити до укладання м’якої покрівлі, необхідно зробити розмітку даху. Роботи виконуються в наступній послідовності:

  1. провести пряму лінію (xy), паралельну лінії коника. Лінія повинна проходити на відстані 19,4 см від карниза даху.
  2. позначити середину проведеної лінії (а).
  3. з обох сторін центральної точки на відстані 1,5 м відзначити двіДодаткові точки (в і с).
  4. використовуючи крейдовану шнурку в якості циркуля з довжиною близько 2 м і одним кінцем в точці с, зробити зарубку над центральною точкою а.це ж дію повторити і для точки в. Перетині двох дуг позначити як точку d.
  5. провести пряму лінію, що проходить через точки а, d і верх даху. Ця вісь буде центральною лінією ската.
  6. паралельно лінії аd провести прямі лінії через кожні 16,6 см.
  7. від лінії xy провести горизонтальні паралельні лінії до верху ската. Крок між лініями — 14,3 см.

Кріплення черепиці

Алгоритм монтажу черепиці готик:

  1. перший ряд формується з полотен черепиці з обрізаними пелюстками. Смуги по 19,5 см в ширину викладаються по лінії карниза і фіксуються з нижнього краю мастикою, а зверху — цвяхами.
  2. наступний ряд треба починати укладати від вертикальної лінії ad.
  3. кожен наступний ряд викладається зі зміщенням на 16,6 см вправо.
  4. в такому порядку формується вся покрівельна поверхня.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Для фіксації листів черепиці використовують гальванізовані покрівельні цвяхи покращеного прилягання (кручені, єршоні) з діаметром капелюшка не менше 9 мм і діаметром самого цвяха — від 3-х мм. Кожен аркуш кріпитися чотирма цвяхами, які обов’язково повинні прошивати верхній край нижнього полотна покрівлі.

Якщо покрівля має крутий скат (більше 60°), то лист черепиці повинен кріпитися шістьма цвяхами. Двома цвяхами фіксуються верхні кути полотна на відстані 2,5 см від краю

Укладання покрівлі в розжолобках і пристрій коника

У розжолобках укладається гідроізоляційне покриття — мембрана. Поверх мембрани монтуються листи черепиці, які фіксуються цвяхами. Відстань кріплення до ендови і шару бітумної мастики не повинно бути менше 30 см.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Після того, як «ендовий килим» готовий приступають до облаштування коника:

  1. верхній ряд черепиці треба довести до лінії коника.
  2. виступаюча частина полотна загинається через ребро даху і фіксується на схилі.
  3. коньковие елементи «викроюються» з листів черепиці, а потім укладаються внахлест на коник. Нахлест повинен бути не менше 5см.
  4. напрямок укладання вибирається по переважному напрямку вітрів.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Порада! для додання міцності коньковому елементу, нижню сторону черепиці краще трохи підігріти, а по периметру промазати бітумною мастикою

Як варіант, коник можна виготовити з металу.

Черепиця тегола: монтаж

Наведемо корисні поради, які допоможуть створити надійне дахове покриття з м’якої черепиці.

  1. для того щоб вирівняти стики в місці нахлеста між полотнами гідроізоляційної мембрани, можна використовувати гаряче повітря і шпатель.
  2. укладання черепиці треба починати з меншого ската з більш пологим кутом нахилу.
  3. довжина кріпильних цвяхів підбирається в залежності від товщини і типу обрешітки даху.
  4. на один дах не можна укладати черепицю з різних партій-можливі відмінності у відтінках.
  5. полотно черепиці зручно різати ножем з крючкообразним лезом.
  6. монтажні роботи рекомендується проводити у взутті з м’якою підошвою.
  7. установку м’якої покрівлі треба виконувати при температурі повітря не менше 5°с. В іншому випадку, листи черепиці необхідно прогрівати будівельним феном для розм’якшення бітумного шару.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Черепиця тегола — це колірне різноманіття і великий асортимент м’якої покрівлі. Матеріал простий в монтажі і доступний за ціною, а його експлуатаційні якості не поступаються елітним покрівельним покриттям з мілини.

Для тегола необхідно гладке, сухе і чисте підставу, яке може бути виконано з osb — 3 (орієнтовано-стружкової плити), фанери підвищеної вологостійкості, шпунтованої, обрізної дошки, залізобетонних плит і т. Д. Допустимі перепади по висоті і проміжки між елементами підстави не повинні перевищувати 2 мм.

Розмітка даху

  • використовуючи «відбиття» (крейдований шнурку), проведіть лінію xy, що проходить паралельно лінії гребеня на відстані a=19,5 см від лінії карниза;
  • умовну середину цієї лінії позначте точкою а;
  • по обидві сторони від точки а на однаковій відстані, рівному приблизно 1,5 м, відзначте точки в і с;
  • використовуючи шнурку як циркуль з одним кінцем у точці в і довжиною, більшою, ніж ав, але меншою, ніж нд (близько 2 м), зробіть зарубку над точкою а. Повторіть теж дія з точки с. Отримані таким чином дуги перетинаються в точці d;
  • відбийте крейдованою шнуркою пряму лінію через точки ad до верху даху, позначивши таким чином центральну лінію ската;
  • паралельно аd на відстані b=16,5 см відбийте лінію z;
  • починаючи від лінії xy, відбийте паралельні горизонтальні лінії з кроком c=14,3 см до верху ската.

Додаткова гідроізоляція

Для додаткової гідроізоляції покрівлі можуть використовуватися наступні рулонні підкладкові матеріали:

  • «сейфіті «- гідроізоляційна бітумна мембрана на поліестровій основі, товщина 3 мм/2 мм, ширина 1 м, довжина рулону 10 м/15 м;
  • «айсбар » -самоклеюча самоущільнююча мембрана з сбс-бітуму із захисним полімерним шаром, товщина 1,1 мм, ширина 1 м, довжина рулону 25 м і 15 м.

При цьому «сейфіті» фіксується по нижньому краю бітумною мастикою «бітустік», а поверхнему і бічним – покрівельними цвяхами (див.нижче) з кроком 10 см. Поздовжній і поперечний нахлести проклеюються бітумною мастикою «бітустік», герметизуючи при цьому цвяхи, що фіксують попередній ряд. Місце на хлеста вирівнюється за допомогою шпателя і теплового будівельного фена.

«айсбар» після зняття нижньої захисної плівки акуратно (без утворення повітряних бульбашок) наклеюється на основу покрівлі і укочується металевим валиком для кращої склеювання з основою.

Монтаж черепиці

  • початковий ряд формується з листів рядової черепиці tegola з обрізаними пелюстками. Отримані таким чином смуги шириною 19,5 см укладаються по лінії карниза в обидві сторони від лінії z (рис. 2а) і фіксуються по нижньому краю бітумною мастикою «бітустік», а по верхній кромці 4 цвяхами (вісь цвяхів на 5 см нижче верхнього краю смуги). На гідроізоляційну мембрану «сейфіті» початковий ряд може бути наплавлений за допомогою теплового будівельного фена.

Укладання початкового ряду гнучкої черепиці тегола

  1. усічений початковий ряд черепиці;
  2. перший видимий ряд черепиці;
  3. карнизний металевий фартух / ринва (встановлюється з виносом ~ 3 см);
  4. бітумна мастика «бітустік»;
  5. гідроізоляційна мембрана (нахлест поперечний — 200 мм, поздовжній-100 мм);
  6. фіксуючий цвях;
  7. зона нахлеста гідроізоляції;
  8. підстава під черепицю: орієнтовано-стружкова плита (osb-3) або фанера підвищеної вологостійкості (фсф) товщиною від 9 мм.

усічений початковий ряд черепиці фіксується по нижньому краю бітумною мастикою» бітустик», по верхній кромці — 4 цвяхами (вісь цвяхів на 5 см нижче верхнього краю смуги).

  • далі перший ряд черепиці укладається від лінії ad(рис . 2б);
  • другий ряд укладається від лінії z (зі зміщенням 16,5 см від ad) (рис. 2б);
  • третій — від ad;
  • у зазначеному порядку виконується укладання покрівельного матеріалу на всій покрівлі. Спеціальні ризики на кожному аркуші полегшують вирівнювання і зміщення рядів при укладанні.

Кожен лист (гонт) черепиці тегола кріпиться 4 цвяхами таким чином, щоб цвях прошивав і верхній край низлежащего листа черепиці (рис. 2в). При укладанні матеріалу на схилах з ухилом більше 60 градусів лист повинен кріпитися 6 цвяхами (2 додаткових цвяха фіксують верхні кути листа на відстані від країв 2,5 см).

Ендова

В якості захисного підкладкового шару застосовується гідроізоляційна мембрана «сейфіті» шириною 1 м (по 50 см в кожну сторону від осі ендови). Гідроізоляційна мембрана фіксується по краях цвяхами з кроком 10 см. Монтаж м’якої покрівлі tegola проводиться на гідроізоляційну мембрану, м’яка черепиця тегола фіксується бітумною мастикою» бітустік » (не скрізь), або наплавляється за допомогою теплового будівельного фена. Пристрій розжолобків виконується способом»підріз».

Укладання ендови-спосіб «підріз»

  1. гідроізоляційна мембрана;
  2. фіксуючий цвях;
  3. бітумна мастика» бітустик»;
  4. лінія підрізу черепиці.

Укладання ендови із застосуванням ендовного килима

  1. гідроізоляційна мембрана «сейфіті колор» з гранульованим захисним шаром;
  2. підстава під черепицю: орієнтовано-стружкова плита (osb-3) або фанера підвищеної вологостійкості (фсф) товщиною від 9 мм;
  3. фіксуючий цвях;
  4. бітумна мастикаУтворюватися малюнок даху.

    Верхню частину листа черепиці з самоклеючими термоадгезивними бітумними точками притисніть до попереднього шару черепиці. При холодній погоді їх необхідно буде прогрівати за допомогою будівельного фена. Прибийте покрівельними цвяхами пелюстки черепиці між самоклеючих точок. Цвях повинен закріплювати відразу два шари черепиці: верхній і нижній.

  5. поступово просувайтеся до коника даху. Останній ряд перед коником перегніть на іншу сторону даху і зафіксуйте за допомогою цвяхів.
  6. для формування коника, відріжте пелюстки від плитки і ретельно закріпіть бітумною мастикою і цвяхами на конику. Монтаж цих елементів проводите у напрямку вітру.
  7. якщо під дахом знаходиться утеплена мансарда, то необхідно буде забезпечити вентиляцію, (для незамкнутого простору між кроквами) або вентиляційний коник (для замкнутого міжстропільного простору). Іншими словами між підставою і гідроізоляційним матеріалом повинен бути зазор не менше півсантиметра, повітря з боку карнизів повинен надходити в вентканал і виходити з боку коника або аератора.

Тепер, знаючи технологію монтажу м’якої покрівлі, ви без зусиль зможете встановити надійну і красиву дах своїми руками. І якщо навіть ви не впевнені в своїх силах і будете користуватися послугами професійних майстрів, то і в цьому випадку, знаючи як правильно зробити монтаж, зможете контролювати весь процес.

Якісне дахове покриття є запорукою не тільки естетично красивого зовнішнього вигляду вашого будинку, але і символом надійності і довговічності.

Гнучка черепиця tegola-це більше 100 колірних відтінків і 47 моделей чудових покрівельних матеріалів з відмінними фізико-механічними і візуальними якостями.

Чим більш якісне покриття ви виберете, тим більших проблем з дахом уникнете надалі.

Існує великий вибір покрівельних покриттів, проте перевагу бажано віддавати продукції відомих світових брендів, одним з яких є тегола.

Під торговою маркою tegola виробляється, яка є бітумною черепицею з фінішним покриттям з базальтового грануляту. Завдяки йому черепиця має нульове поглинання вологи. Гранулят використовується трьох різних фракцій через що відбувається більш щільне з’єднання частинок між собою. У компанії-виробника є багато різноманітних за формою і кольорами колекцій черепиці, а також елітна черепиця з «м’якою» основою і фінішним покриттям з міді. Вся продукція тегола має мінімальний термін експлуатації при незмінній якості 50 років.

Інструменти, необхідні для укладання

  1. рулетка.
  2. олівець.
  3. крейдована відбивка (»шнурка»).
  4. ніж з крючкообразним лезом.
  5. пістолет або шпатель.
  6. ножиці по металу.
  7. молоток.
  8. будівельний фен або пальник.

Складові шари черепиці

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

  1. скловолокно, просочене бітумом. Є центральним шаром, забезпечує стабільність форми, міцність і довговічність.
  2. два шари бітуму. Забезпечують довговічність, еластичність і гнучкість, підвищують термостійкість і вологостійкість черепиці. Центральний шар розміщується між цими двома шарами.
  3. базальтовий гранулят. Самий верхній шар, забезпечує не тільки гарний зовнішній вигляд черепиці, але і виконує захисну функцію від впливу води і механічних пошкоджень.
  4. крем’яний пісок. Самий нижній шар, захищає черепицю від склеювання при зберіганні і перевезенні, забезпечує зручність монтажу (не дає ковзати по ).

Технологія досить проста, адже вона має високий рівень еластичності і невелику вагу, її можна використовувати для влаштування покрівлі з найскладнішою конфігурацією . Але існує ряд особливостей, про які слід знати заздалегідь, щоб покриття було міцним і служило довгі роки.

Розмітка даху

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Підготовчий етап полегшує наступний, завдяки якісній розмітці ви зможете класти листи, не перекошуючи їх відносно один одного. На цьому етапі можна використовувати рулетку і олівець, але крім них краще потурбуватися придбанням крейдованої відбивання, яка значно полегшить проведення довгих ліній через весь скат.

  1. паралельно конику, на відстані в 19,5 см від карниза проводиться пряма ав, з умовною серединою с.
  2. від точки с в обох напрямках відкладають дві точки d і e на відстані близько 1,5 м.
  3. від точки d, а потім від точки е відкладають відстань близько 2 м і ставлять крапку х, вона повинна знаходитися над точкою с.
  4. проводиться пряма сх до верху даху. Вона перпендикулярна лінії ав і є центральною лінією ската.
  5. паралельно центральній лінії ската на відстані 16,5 см проводять лінію z.
  6. проводяться паралельні горизонтальні лінії, починаючи від лінії ав і до верху ската, крок дорівнює 14,3 см.

Додаткова гідроізоляція

В якості додаткової гідроізоляції для черепиці тегола рекомендується використовувати наступні прокладочні рулонні матеріали:

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

  1. «safety», який є гідроізоляційною бітумною мембраною на поліестровій основі. Буває товщиною 2 мм і 3 мм. Дану мембрану фіксують по нижньому краю бітумною мастикою, наприклад, «бітустік», а по бічних і верхньому краю — покрівельними цвяхами через кожні 10 см. Нахлести, як поперечні, так і поздовжні проклеюються мастикою, нею ж герметизуються цвяхи, що фіксують попередній ряд.
  2. «icebar», який являє собою самоклеючу самоущільнюючу мембрану, що значно полегшує її монтаж. Її виготовляють з сбс-бітуму із захисним шаром полімеру. Має товщину 1,1 мм.ця мембрана після зняття захисної плівки акуратно наклеюється на основу, а потім прокочується металевим валиком для кращої склеювання з основою і для усунення можливих повітряних бульбашок.

Укладання додаткової гідроізоляції потрібно проводити, грунтуючись на вихідних даних даху. Якщо ухил скатів менше 30°, то монтаж варто здійснювати на всій поверхні даху, паралельними карнизу рядами, з поздовжніми нахлестом — 10 см і поперечними — 20 див. Якщо ухил скатів більше 30°, укладання гідроізоляції проводиться по карнизу, в ендовах, навколо вентиляційних шахт, мансардних вікон, димохідних труб і в інших місцях ймовірного скупчення снігу. Якщо ухил скатів більше 30°, а довжина більше 9 м, то мембрану укладають комбінованим способом, вкриваючи не тільки певні місця, але і приблизно чверть площі скатів.

Укладання матеріалу

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

Порівняння схильності різних бітумів добовим перепадам температур. Стійкість черепиці тегола відчутно вище стійкості черепиць зі звичайних бітумів.

  1. початковий ряд м’якої покрівлі формується з листів черепиці з обрізаними пелюстками (виходять смуги шириною 19,5 см), його майже повністю закриють наступні ряди. Укладають його по лінії карниза, починаючи від лінії z, в обидві сторони. Нижній край кожної черепиці тегола фіксується бітумною мастикою, а верхній — 4-ма цвяхами, таким чином, щоб вісь цвяха була нижче кромки на 5 см.якщо для додаткової гідроізоляції використовувалася мембрана «safety», то цей ряд можна наплавити на неї будівельним феном або пальником.
  2. монтаж першого ряду (видимий ряд) черепиці проводиться від центральної лінії ската сх.
  3. другий ряд м’якої покрівлі кладуть, починаючи від лінії z.
  4. всі залишилися ряди на всій покрівлі кладуть, чергуючи: ряд від лінії сх, інший від лінії z, наступний знову від лінії сх і так далі. На кожному аркуші черепиці є спеціальні позначення, які полегшують вирівнювання і зміщення рядів при укладанні.

Технологія укладання листів різної форми для цієї черепиці однакова. Для кріплення всіх рядів, крім початкового, використовуються покрівельні цвяхи, такої довжини, яка підходить для наявного типу обрешітки. Кожен лист кріпиться 4 цвяхами таким чином, щоб кожен прошивав і верхній край лежачого знизу листа черепиці. Якщо матеріал укладається на дах, кут скосу скатів якої більше 60°, то цвяхів використовується 6. Двома додатковими цвяхами фіксуються верхні кути кожного листа на відстані 2,5 см від країв.

Укладання гнучкої черепиці в ендовах

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола

В ендовах проводиться монтаж гідроізоляційного покриття «safety» таким чином, щоб в кожну сторону від осі відходило по 50 см. По краях гідроізоляційна мембрана фіксується покрівельними цвяхами через кожні 10 см, відступаючи від кромки мембрани на 2-3 див. Потрібно прагнути, щоб ендова була застелена суцільною смугою, без нахлестів. Якщо такий варіант неможливий, то нахлест повинен становити 30 см і бути ретельно проклеєний, краще, якщо він буде у верхній частині даху.

Монтаж черепиці теголаПроводиться безпосередньо на гідроізоляційну мембрану, що утворює так званий ендовий килим. Кожен лист фіксується цвяхами, але не ближче 30 см від осі ендови і бітумною мастикою. Також можна використовувати метод наплавлення. Для краще використовувати спосіб » підріз», за винятком того, коли ухили скатів рівні. В цьому випадку краще використовувати метод» косичка «або»подвійне плетіння».

Пристрій коника

Верхній ряд покрівлі потрібно довести до лінії коника. Виступаючу частину листів черепиці перегинають через коник і закріплюють на протилежному схилі. Далі проводиться установка коника. Конькові елементи вирізаються з листів черепиці і укладаються на коник і ребра з нахлестом в 5,1 см в напрямку переважного напрямку вітру. Кожен з цих елементів фіксується двома цвяхами, які повинні перекриватися наступним елементом. Щоб забезпечити краще прилягання коника, нижню сторону кожного елемента прогрівають будівельним феном або пальником або обробляють по периметру бітумною мастикою.

(важливі деталі монтажу м’яких покрівель)

М’яку покрівлю (тегола, tegola) укладають на суцільну основу з вологостійкої фанери або шпунтованої або обрізної дошки з просоченням. Для додаткової гідроізоляції використовується рулонний підкладковий шар.

У разі ухилу скатів менше 1:3 підкладковий шар поміщають на всю поверхню. При ухилі більше 1: 3-тільки по периметру ската, в місцях розжолобків, стиків і т. П.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
У карнизної частини встановлюються карнизні звіси («капельники») або ринви водостічної системи. Щоб створити перший ряд, відрізаємо пелюстки від цілої смуги.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
Укладання слід починати від середньої лінії ската. Перший ряд проклеюється бітумною мастикою «екобіт» і у верхній частині фіксується цвяхами.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
Наступні смуги укладаються зі зміщенням, що створює певний малюнок. Кожна смуга кріпиться 5 цвяхами (якщо ухил ската перевищує 60°, використовують 2 додаткових цвяха в верхніх кутах). Кожен цвях повинен прошивати і нижній лист м’якої черепиці, (див. Схему укладання на упаковці черепиці).

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
Пелюстки м’якої черепиці приклеюються на самоклеючі смужки. При укладанні в теплу погоду, досить притиснути пелюстка, в холодну погоду необхідно нагрівати самоклеючі точки. 1. Оцинковані цвяхи діаметром капелюшки 9 мм 2. Самоклеючі точки

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
Конькові елементи нарізаються з цілих пелюсток (під конус). З отриманих елементів укладаються ковзани і ребра. Нахлест виконують з боку вітру. Кріплення двома цвяхами і бітумною мастикою»бітустік». У зимовий період коньковий елемент рекомендується підігрівати при формуванні. 1-останній ряд черепиці (доводиться до лінії коника, виступаюча частина перегинається через коник і фіксується на протилежному схилі); 2 — викроєний коньковий елемент; 3 — фіксує цвях; 4 — самоклеючі точки.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
Ендова укладається з нахлестом і підрізуванням смуг примикає ската по центральній лінії ендови. 1-гідроізоляційна мембрана «никофол»; 2 — бітумна мастика» екобіт»; 3 — зона, що не пробивається цвяхами; 4 — підстава під черепицю: фанера підвищеної вологостійкості (фсф) товщиною від 9,5 мм, дошка шпунтована або обрізна товщиною від 25 мм, листи осп; 5 — фіксуючий цвях; 6-верхній лист гнучкої черепиці (обрізається по» шнурку», верхній кут зрізається під 60°).

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
Для оформлення фронтону або чіпца рекомендуємо використовувати спеціальні металеві елементи. Крайні смуги обрізати у верхньому кутку і використовувати бітумну мастику «екобіт». 1-фронтонний металевий водостічний фартух; 2-фіксуючий металевий кляммер (не менше 3 шт. На метр); 3 — бітумна мастика «екобіт»; 4 — фіксуючий цвях; 5 — самоклеючі точки; 6 — верхній лист м’якої черепиці (кут зрізається під 60°); 7 — підстава під м’якою черепицю: фанера вологостійка товщиною від 9,5 мм, дошка шпунтована або обрізна товщиною від 25мм, листи осп; 8-вентиляційна камера (від 5см); 9-решетування під основу покрівлі; 10 — несуча конструкція; 11-саморіз із захисним ковпачком.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
Для другого варіанту використовують дерев’яний брус трикутного перетину, дошки і підкладковий шар 1 — дошка; 2 — притискна дошка; 3 — фіксуючий цвях; 4 — підкладковий шар; 5 — викроєний лист гнучкої черепиці; 6 — підстава під м’яку черепицю: фанера вологостійка товщиною від 9,5 мм, дошка шпунтована або обрізна товщиною від 25мм, листи осп; 7 — вентиляційна камера (від 5см); 8 — решетування під основу покрівлі; 9 — несуча конструкція; 10 — брус трикутного перетину.

Монтаж покрівельної системи tegola. Застосування та характеристики мякої покрівлі тегола покрити дах з гнучкої черепиці тегола
Примикання до вертикальної стіни слід виконувати за допомогою спеціальних металевих фартухів. 1-пристінний металевий водостічний фартух (розгортка 25 см); 2 — додатковий металевий водостічний фартух (розгортка 12,5 см; кріплення в штробу); 3 — фіксуючий металевий кляммер (не менше 3 шт. На метр); 4 — бітумна мастика «екобіт»; 5 — фіксуючий цвях; 6 — самоклеючі точки; 7 — верхній лист м’якої (гнучкої) черепиці (кут зрізається під 60°); 8-додаткова гідроізоляційна мембрана «сейфіті полі» / «айсбар» шириною 1 метр, відповідно навариваемая або наклеюється в місцях ймовірного скупчення снігу; 9 — підстава під м’яку черепицю: фанера вологостійка товщиною від 9,5 мм, дошка шпунтована або обрізна товщиною від 25 мм листи осп; 10 — штроба в стіні для кріплення фартуха.
