Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

7

Флюгер-метеорологічний прилад, який колись користувався великою популярністю. Його встановлювали на дахах приватних будинків, а головною його функцією було вимірювання показників вітру.

Зараз флюгера зустрічаються рідко , в основному їх замовляють для прикраси будинку.

З нашої статті читачі зможуть дізнатися про основні функціональні можливості флюгера і про особливості його установки.

Флюгер-традиційне для багатьох поколінь метрологічне пристрій, що вказує напрямок вітру і його силу . Розміщені на даху будинку флюгера виконують ще одну важливу функцію – захищають димохідну трубу від засмічення.

Здавна флюгер вважався ще й оберегом будинку . Ковані флюгери ставали своєрідною прикрасою даху. Такий виріб виготовлялося у формі різних звіряток, але найбільш традиційним варіантом був флюгер з півнем.

Чому власники будинків вибирали саме цю птицю? можливо , це пов’язано з магічними якостями, якими був наділений півень. Цей птах для людей була завжди символом нового дня.

Півні завжди захищали житло від лих, ворогів, пожеж і навіть нечистої сили.

Часто на покрівлю встановлювалися флюгера з фігурками кішок (символом свободи), коня або корови (дружба), грифона (сила, процвітання, могутність), лева (могутність і влада), лелеки (символізує щасливе сімейне життя), дракона (мудрість, могутність).

Взагалі за формою флюгера можна багато чого дізнатися про власника житла, його переваги і захоплення. У минулому такі декоративні фігурки ставали оберегом сімейного благополуччя .

Зараз готові флюгера продаються в спеціальних магазинах , але при бажанні можна зробити індивідуальне замовлення на виготовлення конструкції.

Перш, ніж приступити до установки флюгера на покрівлю, власнику будинку необхідно підібрати підходящу фігурку за ескізами , що надаються компанією-виробником, або зробити такий малюнок самостійно.

Відзначимо, що всі флюгери сучасного виробництва поділяються на два типи :

  • звичайні фігурки з покажчиком напрямку вітру;
  • більш складні конструкції, в які крім покажчика напрямку вітрового потоку є ще пристрій, що розповідає про швидкість вітру. Також складні конструкції флюгерів можуть оснащуватися спеціальними пропелерами, що відлякують від димоходу птахів.

Розміри флюгера підбираються відповідно до параметрів будинку. Цей декоративний елемент не повинен бути занадто громіздким, але в той же час він повинен бути видно на даху.

повинні відображати основні конструктивні елементи виробу (фігурку тварини, покажчик-флюгарку, опорний стрижень для фігурки і стрілки, троянди вітрів).

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

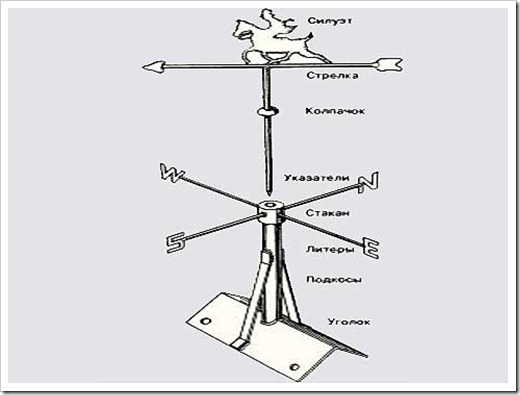

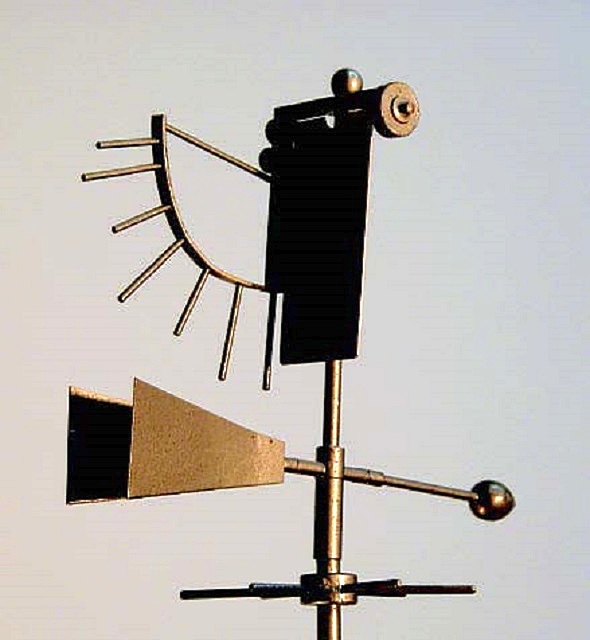

Стандартна конструкція флюгера відрізняється простотою. Вона являє собою металеву пластину у вигляді фігурки якоїсь тварини, закріплену на спеціальному вертикальному стрижні шарнірами.

Пластина повинна бути легкою (це забезпечує її високу чутливість до вітрових потоків).

Вітрові покажчики в такій конструкції складаються з трьох конструктивних елементів: флюгарки (обертається стрілки-покажчика), опорного металевого стрижня, троянди вітрів (вказує напрямок вітрового потоку).

Правильно виконувати свої функції флюгер буде при правильному монтажі на дах. При установці такої конструкції рекомендуємо враховувати наступні рекомендації:

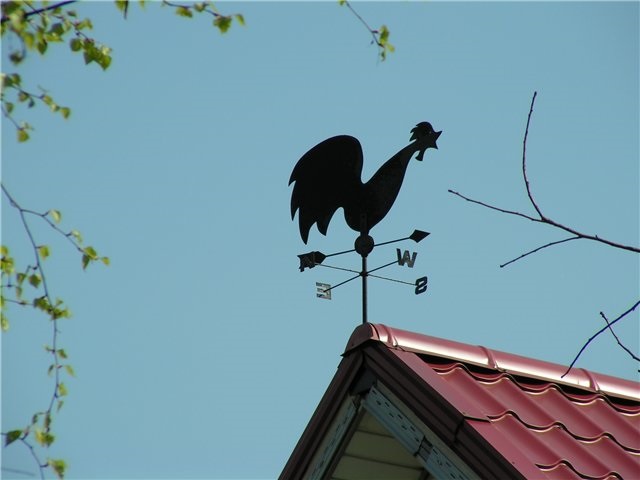

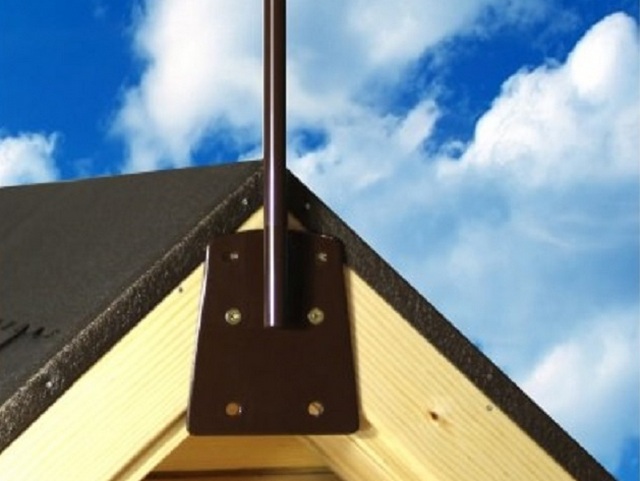

  • флюгер закріплюють в найвищій точці даху-на конику або димохідній трубі;
  • дуже важливим моментом є правильне виставлення покажчика сторін світу. Для цієї мети краще використовувати робочий компас ;
  • щоб флюгарка вільно рухалася на вітрі, в її підставі повинен бути встановлений спеціальний підшипник;
  • фігурку тварини закріплюють на вертикально розташованій трубі , просто надівши її на металевий стрижень.

Окрему увагу потрібно приділити вузлу обертання. По-перше, він повинен бути надійно захищений від вологи, інакше з часом флюгарка просто перестане функціонувати.

Зараз виробники флюгерів пропонують конструкції з особливим вузлом обертання , в якому є два металографітових підшипника, що збільшують чутливість приладу до слабкого вітрового потоку і сприяють отриманню більш точних результатів.

До речі, флюгер може виконувати ще й функцію громовідводу . Для цього на ньому (біля вітроуказателя) закріплюють один край дроту. Другий її край опускають на 1.5 м, виконуючи заземлення.

Процес установки флюгера виконується в такій послідовності:

  1. флюгарка закріплюється на гільзі (металевий елемент, що забезпечує свободу обертання);

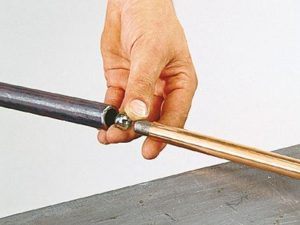

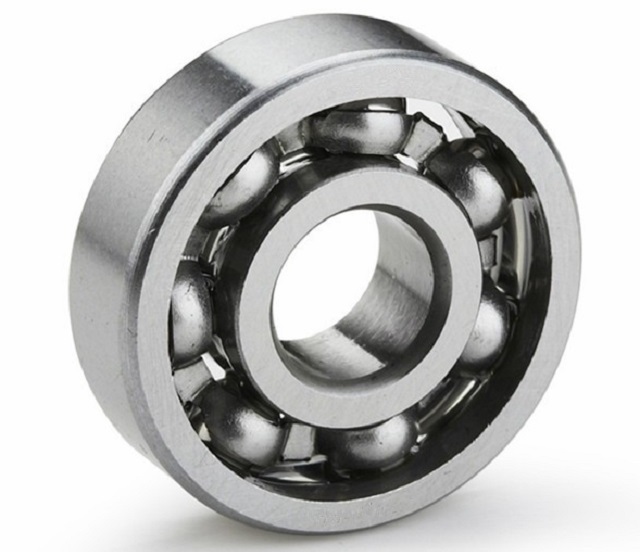

  2. між гільзою і осьовим краєм монтується підшипник (а краще – два). Цей елемент знижує силу тертя і збільшує чутливість стрілки до слабкого вітрового потоку;
  3. гільза прикріплюється до осі через отвір, призначений для фіксуючого гвинта;
  4. щоб гвинт не створював перешкод руху флюгарки, між ним і металевою гільзою встановлюють гумову прокладку;
  5. спеціальна муфта монтується на стрижень і далі напрямок вітру визначається за поділами компаса;

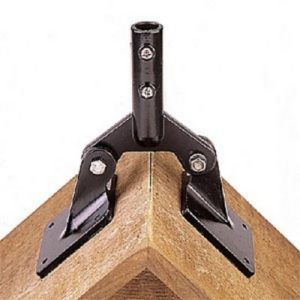

6. З краю осі прикріплюється фланцевий елемент, що забезпечує надійну фіксацію конструкції на покрівлі.

А також дивіться відео про те, як встановити флюгер на коник даху:

Флюгер-прилад для визначення напрямку і швидкості вітру, що складається з металевої пластинки (флюгарки), що повертається у напрямку вітру, споконвіку вважався символом комфорту, достатку і затишку в будинку будинку. Зараз флюгера знову входять в моду, так як є своєрідним символом комфорту.

Історія появи флюгера дуже давня. Залізні прапорці з різними зображеннями вперше з’явилися на щоглах кораблів, а потім і на будинках моряків. Звичайно ж, первісною і основним завданням флюгера було вказувати силу і напрямок вітру. Але поступово зі звичайного» вказівного » приладу він перетворився в талісман, символ, став хранителем будинку і увійшов в розряд твори мистецтва.

Все найкраще повертається в багатьох аспектах. І сьогодні теж стає модно прикрашати свої будинки флюгером. Завдяки встановленим на дахах фігуркам, наші житла набувають особливі відмінні риси і дозволяють господарям за допомогою флюгера проявити свою індивідуальність.

Основні вимоги до конструкції.

1. Мій флюгер повинен визначати напрямок і силу вітру, тобто у нього повинен бути пропелер, за швидкістю обертання якого можна судити про силу вітру.

2. Флюгер повинен легко кріпитися в різні місця (будинок, паркан, жердина і т. Д.)

3. Деталі флюгера-доступні матеріали-деревина, метал.

4. Робота флюгера повинна бути видовищною, непогано, якби в конструкції флюгера була б яка-небудь фігурка, що здійснюють нескладні рухи від сили вітру, або можна зробити привід від пропелера.

Обґрунтування вибраного варіанту.

1. Флюгер буде з іграшкою-фігуркою дерев’яного клоуна, який буде приводитися в рух від осі пропелера, і в процесі роботи флюгера буде створюватися враження, що клоун обертає пропелер.

2. Такий флюгер-іграшка-хороший подарунок.

3. Флюгер такої конструкції нескладно виготовити в шкільній майстерні на заняттях гуртка.

Конструювання.

Весь флюгер розміщується на підставі – дощечці з кілем для того, щоб флюгер орієнтувався за вітром.

Оскільки доведеться використовувати обертальний рух пропелера, потрібно на дощечці закріпити дві стійки, через які пройде вісь пропелера. Ці стійки не повинні мати великі розміри, щоб не загороджувати фігурку клоуна.

Щоб рухи клоуна не були занадто швидкими, необхідно зменшити частоту обертання осі від пропелера, це можна зробити, наприклад, за допомогою зубчастих коліс від старого будильника.

Фігурку клоуна можна випиляти з деревини, руки і ноги закріпити шарнірно.

Щоб флюгер зручно було куди – небудь кріпити, можна зробити направляючу трубочку, в яку буде вставлятися штир з товстого дроту. Дріт, в свою чергу можна закріпити на жердині.

Пропелер найпростіше зробити з деревини, двох або чотирилопатевим.

Для того щоб пропелер краще обертався, можна виточити втулки з латуні, які будуть служити підшипниками ковзання.

Сам пропелер краще закріпити на осі за допомогою наполегливої шайби і обтічника, які можна виточити на верстаті, це дозволить легко міняти пропелер на інший (чотирилопатевої).

Економічні розрахунки.

Для дерев’яних деталей флюгера я використовував обрізки деревини,Яких багато в шкільній столярній майстерні.

Зубчасті колеса взяли від списаної друкарської машинки. Точені деталі з латуні і дюралюмінію – матеріал для них знайшли від розібраних радіотехнічних пристроїв.

Матеріал ціна за одиницю скільки знадобилося вартість

Фарби незначно

Нажд. Папір 180р * 1м2 0,02 м2 3р 60к

Лак

На виготовлення точених деталей знадобилося 2,2 години.

Потужність двигуна верстата 1 квт. Звідси:

1 квт * 2,2 години * 1,5 руб. = 3,3 руб.

Світильник місцевого освітлення верстата має потужність 0,06 квт 0,06 квт*2,2 год*1,5 руб=0,198 руб.

Загальний час на виготовлення флюгера одно 10ч

В класі 15 світильників по 2 лампи = 30 ламп

1 лампа – 0. 03 квт. 30 ламп = 0. 03 * 30 = 0,9 квт.

Вартість електроенергії на освітлення:

10ч*0,9 квт*1,5 руб=13,5 руб

Загальна собівартість виробу:

3,3 руб+3,6 руб+0,198 руб+13,5 руб=20,6 руб

Самооцінка.

Переваги

1. Робота флюгера видовищна, цікава, конструкція незвичайна.

2. Доступні матеріали для виготовлення флюгера, відносно просте виготовлення.

Недоліки

1. Небажано використовувати в дощову погоду.

Маркетинговий аналіз.

Вироби подібного роду я не бачив у продажу, що, загалом, зрозуміло, адже кожен майстер, якщо береться за таку роботу, намагається зробити свою, індивідуальну конструкцію флюгера. Але я думаю, наш флюгер-іграшка, завжди знайде свого покупця завдяки своїй незвичайній і оригінальній конструкції.

При зовнішньому оформленні будинку багато господарів прагнуть надати своїм володінням підкреслену індивідуальність. Для цього використовуються різні прийоми-оригінальна обробка фасаду, незвичайна форма даху, з вираженими декоративними якостями та інше. Не забувають і про інші елементи оформлення, в тому числі і про ті, що здавна були традиційними в деяких країнах, але на якийсь час-незаслужено вийшли з моди. В даний час багато декоративних деталей екстер’єру повертаються, і одна з них — це флюгер на даху.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Погодьтеся, що з такою деталлю зовнішній вигляд будівлі набуває зовсім інше «звучання», тому бажаючих прикрасити свій дах флюгером стає все більше. Але ось тільки де взяти його? — шукати готовий виріб в магазинах або перебирати оголошення майстрів в надії знайти якісний виріб за прийнятною ціною? ні те, і ні інше – при бажанні цілком можна зробити флюгер своїми руками, вибравши для його виготовлення відповідний матеріал. А в цій ролі можуть виступати метал різної товщини, дерево або навіть звичайні пластикові пляшки.

У цій статті ми розглянемо кілька варіантів самостійного виготовлення такого прикраси даху. Однак, для початку варто розібратися, що ж таке флюгери, для чого вони використовується, а також – які різновиди цих приладів найчастіше використовуються.

що таке флюгер

Флюгер — це прилад, який в побутовому використанні призначений для виконання декількох функцій, які зазвичай поєднуються в одній моделі. Причому « «опції» мають і декоративне, і прикладне значення.

  • першою, і як багато хто вважає, головною, є метеорологічна функція-вона полягає у візуальній демонстрації і навіть в кількісному вимірі напрямку і сили вітру.
  • другий, і не менш важливою функцією, можна вважати використання флюгерів для захисту димоходу від задування в нього вітру, що запобігає задимлення приміщень.
  • дещо незвичайна функція-пропелер, встановлений на флюгері і обертається під впливом вітру, створює своєрідні вібрації, які відлякують гризунів від будинку, а землерийок і кротів – від садової ділянки. Якщо флюгер призначається для цієї мети, то його встановлюють не на даху, а посередині городу або саду. Однак, в цьому випадку для його установки, потрібно вибрати відкриту ділянку на височини, так як там пропелер буде захоплювати більше вітру.
  • і, нарешті, флюгер використовується як чисто декоративний елемент, що прикрашає дах будівлі.

Традиційними елементами для прикраси дахів флюгери служили і служать в країнах східної та північної європи, зокрема – вони дуже характерні для прибалтійської архітектури. Тому в тих краях практично кожен приватний будинок оснащений цим приладом, причому власники будівель завжди намагаються вибрати оригінальний варіант, який не зустрінеш в іншому місці.

з яких основних частин складається звичайний флюгер

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

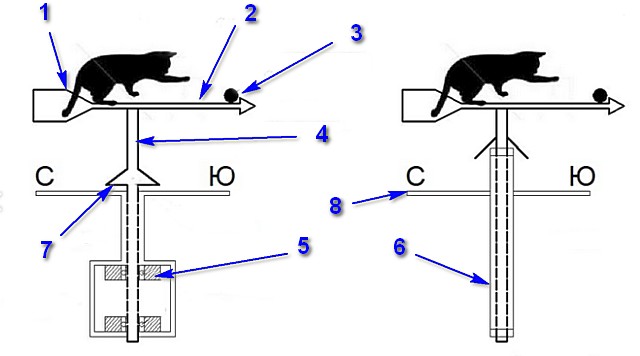

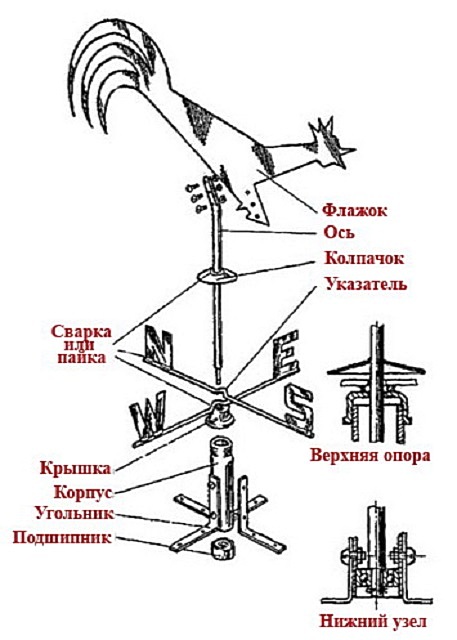

Основні елементи базової конструкції флюгера для даху

Конструкція флюгера включає кілька основних елементів:

  • прапорець (поз.1), який за рахунок своєї парусності провертається під силою вітру, встаючи паралельно йому і тим самим вказуючи його напрямок. Прапорець може мати форму звичайної простої геометричної фігури або художнє виконання, завдяки якому він стає головним декоративним елементом флюгера.
  • прапорець розміщений на одному з кінців стріли (поз.2), і при правильній роботі флюгера повинен розташовуватися з боку, куди дме вітер. Стріла не є обов’язковим елементом конструкції, так як іноді фігурку прапорця закріплюють безпосередньо на вертикально встановленому стрижні – осі.
  • противага (поз .3), розташований навпроти прапорця. Однак, цей елемент також не завжди використовується в конструкції, так як іноді сам прапорець врівноважує стрілу. Якщо ж противагу встановити необхідно, то його вага повинна бути трохи більше маси фігурки – тоді він буде сприяти поверненню флюгера в початкове положення.
  • вертикальна вісь (поз. 4), закріплена в корпусі і оснащена підшипниками в спеціальному блоці (поз.5), або просто вставлена в трубу більшого діаметру (поз.6). У другому випадку внизу вісь зазвичай спирається на металеву кульку. Підшипники або кулька забезпечують легкість обертання осі разом з прапорцем.
  • ковпак, частенько центрує зверху вісь в корпусі поворотного механізму і захищає останній від попадання всередину дощової і талої води.
  • сучасні флюгера часто оснащуються електронним приладом-датчиками кута повороту або енкодерами, які і фіксує показання механічної частини приладу.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

  • на деяких моделях флюгерів встановлюється металева пластина, підвішена на горизонтальній осі і знаходиться у вільному положенні, що коливається під впливом вітру. Кут відхилення цього елемента конструкції від вертикалі показує силу вітру. Ця пластина може бути замінена легким пропелером. Такі конструкції, що поєднують функцію демонстрації напрямку вітру і анемометра (вимірювача швидкості повітряного потоку), іменуються флюгерами вільда, на прізвище розробника – відомого метеоролога xix століття, довгий час працював в академії наук росії.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Досить часто на нижній, нерухомій частині флюгера закріплюються румби з літерними позначеннями сторін світу. Так простіше орієнтуватися з напрямком вітру. Але слід правильно розуміти один нюанс. У метеорології прийнято називати вітер у напрямку, звідки він дме. Флюгер організований за тим же принципом-прапорець виявиться на підвітряній стороні, а стрілка покаже напрямок, звідки дме вітер. Зокрема, за показаним на ілюстрації вище флюгеру можна судити, що напрямок вітру-захід-північний захід (зсз).

кілька слів про символіку флюгерних прапорців

Силуетні фігурки для прапорців, обрані для виготовлення флюгерів, раніше виготовлялися не просто так – вони служили різними символами і своєрідними оберегами. Наприклад, за китайським вченням фен-шуй, закріплення на даху будинку флюгера сприяє встановленню хороших взаємин з сусідами.

В основному для флюгера житлового будинку вибираються фігурки різних тварин і птахів.

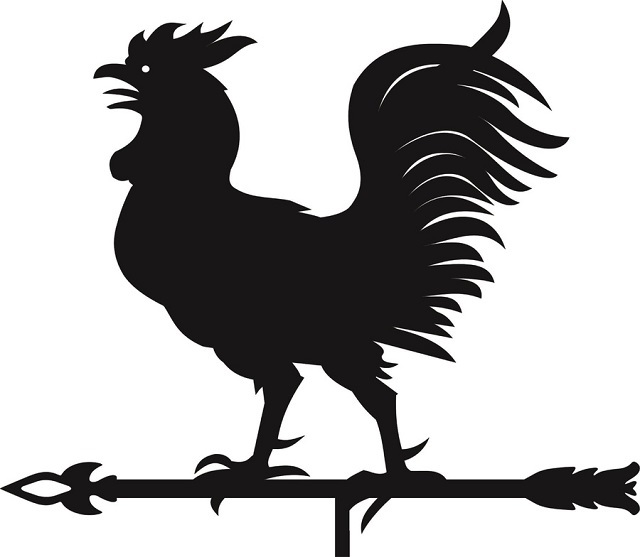

  • півень-це знак пильності. Він особливо поширений в росії, а за народними повір’ями – непогано відлякує нечисту силу, так як є символом апостола петра.

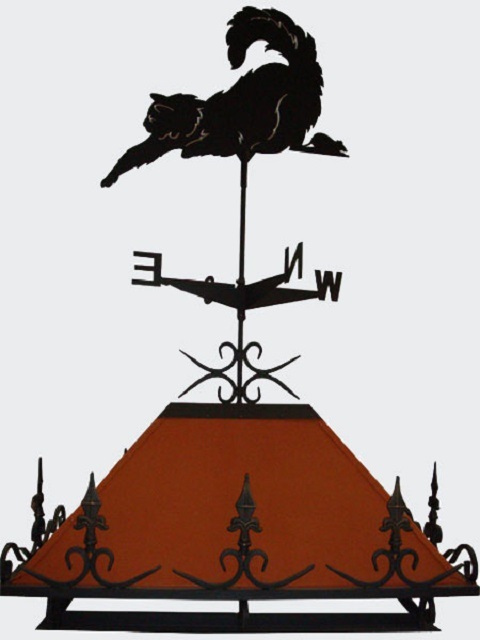

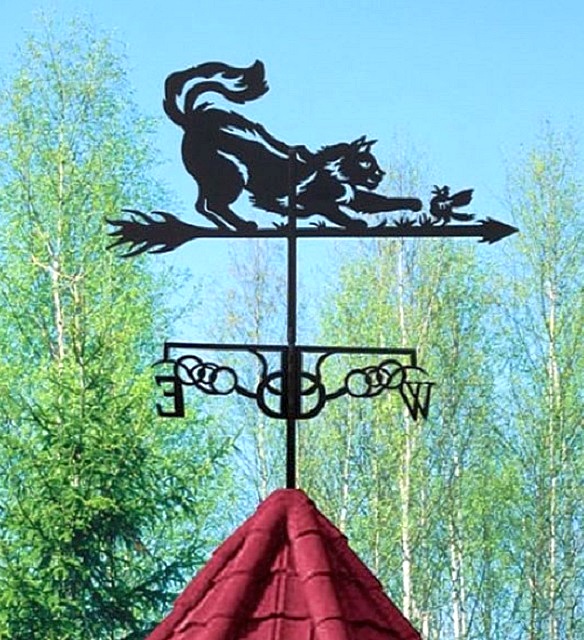

  • кішка символізує домашній затишок.

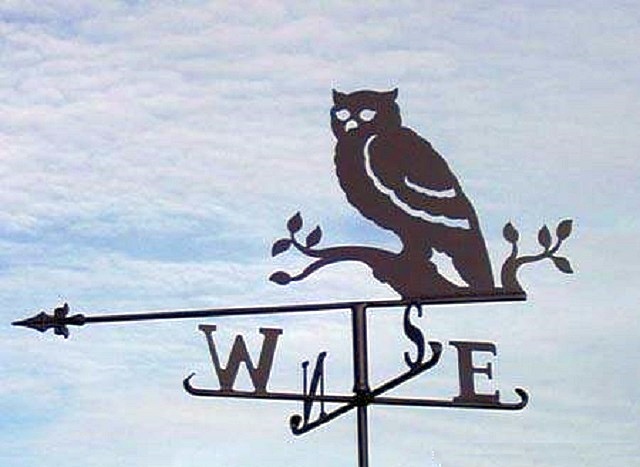

  • сова завжди була тотемом мудрості.
  • лев-це влада і сила.
  • орел вже своїм виглядом захищає житло від ворогів.
  • лелека – це знак сімейного щастя і взаєморозуміння.
  • дракон. Флюгери з цим міфологічним тваринам найчастіше зустрічаються в країнах азії, так як в місцевій культурі воно уособлює мудрість і духовну силу.

Крім тварин, на прапорцях флюгерів можна побачити також і інших реальних або казкових персонажів:

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

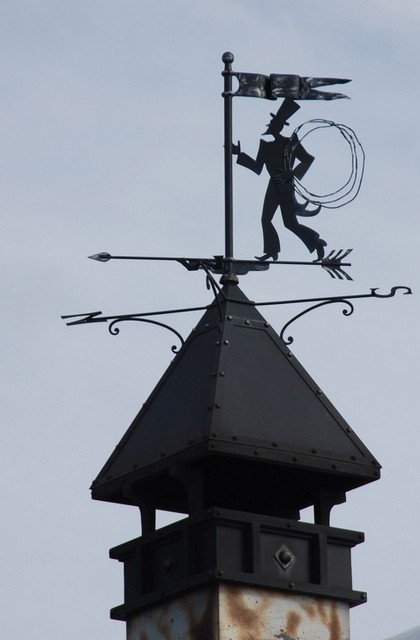

  • сажотрус зазвичай приносить в будинок удачу.
  • георгій побідоносець-традиційний захисник будинку від різного негативу.
  • баба яга, як це не дивно, також є також захисникомЖитла від нечистої сили.

Вибираючи для виготовлення флюгера ту чи іншу фігурку, бажано обов’язково поцікавитися, що ж вона позначає, так як не всі зображення несуть в будинок позитивні емоції.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Зовсім не обов’язково дотримуватися якихось канонів, орієнтуючись на російську або східну культуру. Ніхто не забороняє просто вибрати вподобаний малюнок, і по ньому виготовити прапорець флюгера. Головне, щоб зображення було позитивним або навіть веселим.

Можна ще додати те, що раніше над майстернями або торговими крамницями їх власники встановлювали флюгери із зображеннями, які вказували на рід діяльності:

  • у шевця на флюгері красувався чобіток.
  • булочник вибирав зображення кренделя.
  • перукар використовував для позначення своєї майстерні прапорець-ножиці.

Перехожі здалеку бачили, де знаходиться потрібна лавка, орієнтуючись саме по фігурках флюгера. Так що вулична реклама має дуже давнє коріння.

як зробити флюгер своїми руками

матеріали для виготовлення флюгера

Отже, розібралися, для чого може бути призначений флюгер, і з яких основних елементів складається його конструкція. Тепер постає питання про те, з якого матеріалу вони можуть бути виготовлені.

Прапорець, як правило, виготовляється з металу-листової сталі або міді, але іноді для цієї мети використовується і деревина. Однак, сьогодні умільці роблять зовнішню частину флюгера і з підручних матеріалів, таких як використані пластикові пляшки або старі непотрібні сd-диски.

Раніше прапорці для цього приладу часто робилися зі сталевих прутків в техніці кування. Та й сьогодні теж деякі майстри виготовляють флюгери подібним способом, але такі вироби виходять досить важкими і коштують досить недешево. Тому не кожен бюджет потягне кований виріб, а крім того, щоб розмістити його на даху доведеться передбачити посилене кріплення, так як під своєю вагою, помноженої ще й на вітровий тиск, флюгер може впасти вниз.

Металеві та дерев’яні прапорці обов’язково покриваються вологостійкою фарбою, яка захистить їх поверхні від зовнішніх руйнівних впливів-вологи, ультрафіолету, біологічного ураження, абразивної дії вітру.

Специфіка осі і поворотного блоку приладу призводить до висновку, що вони повинні бути виготовлена виключно з металу, інакше флюгер не буде працювати належним чином – почне заклинювати або, навпаки, бовтатися, а неметалева вісь швидко зноситься і прийде в непридатність.

інструменти для роботи

Щоб змайструвати флюгерну конструкцію своїми руками потрібно підготувати деякі інструменти. Причому для металевого виробу і дерев’яного вони будуть різними, тобто їх набір в першу чергу визначає вибір матеріалу. Однак, з огляду на те, що блок установки і обертання осі приладу в будь-якому випадку буде зроблений з металу, навіть в тому випадку, якщо прапорець планується виготовити з дерева, деякі інструменти по металу все одно будуть потрібні. Якщо ж немає можливості або відсутній досвід роботи з обробки металу, то сам механізм, завдяки якому відбувається обертання флюгера, можна замовити у кваліфікованого майстра, а потім вже самостійно приєднати до нього прапорець.

Отже, для роботи будуть потрібні наступні інструменти:

  • електролобзик з пилками-насадками по дереву або металу – цей прилад необхідний для вирізання прапорця і інших елементів зовнішньої частини конструкції.
  • електрична дриль і набір свердел.
  • молоток.
  • потужний паяльник.
  • струбцини.
  • лещата.
  • кусачки і плоскогубці.
  • кутова шліфмашинка і ручні напилки різного розміру — для обробки крайок металевого прапорця.
  • наждачний папір.
  • при виготовленні складних деталей конструкції, можливо, буде потрібно ковадло, токарний верстат і

трафарет прапорця

Ще до придбання матеріалу необхідно, ймовірно, визначитися з вибором фігури, яка буде розташована на флюгарке в якості прапорця, і підібрати для цього потрібний трафарет. Якщо немає досвіду в вирізанні з фанери або металу складних дрібних деталей прапорця, то краще вибрати простий малюнок, без хитромудрих вигинів. Але все ж декоративні флюгера виглядають набагато привабливіше, тому є сенс постаратися.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

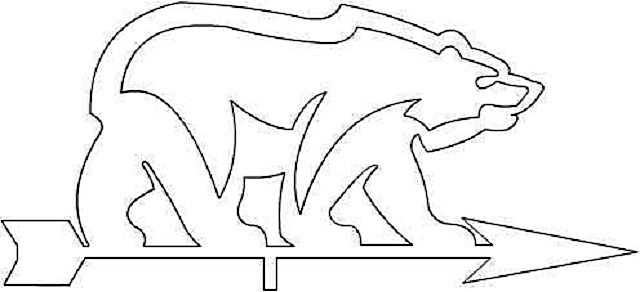

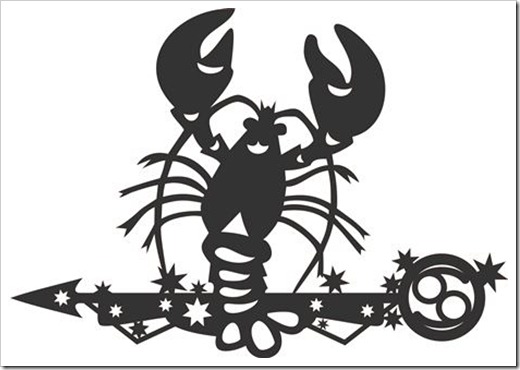

Цей контурний малюнок має деякі складності і вимагає певної вправності і чималого часу при його вирізанні. Тому, вибираючи подібний варіант, потрібно тверезо оцінити свої можливості.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Даний трафарет прапорця флюгера, незважаючи на об’ємність, більш простий у перенесенні його на метал або фанеру, а також в його вирізанні, так як передбачає видалення великих частин малюнка і має мінімум дрібних лекальних елементів і складних вигинів.

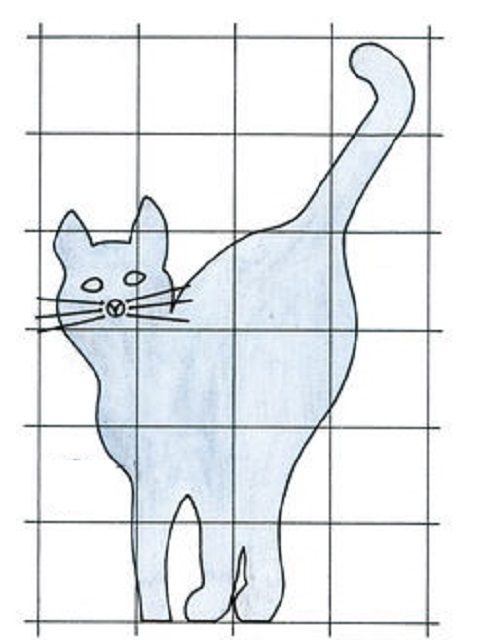

Трафарет можна виготовити самостійно, спочатку на звичайному альбомному аркуші, а потім, намалювати його в натуральний розмір прапорця. Перенесення зручно робити по квадратах, розбивши на них маленький малюнок. Виконуючи малюнок, потрібно враховувати, що його доведеться потім вирізати за допомогою лобзика, тому всі його лінії і краю вигинів повинні бути чіткими.

Готовий трафарет, виконаний в натуральну величину майбутнього прапорця, накладають на лист металу або фанери, і за допомогою простого олівця обводять малюнок, особливо виділяючи лінії різу.

Оптимальні параметри прапорця для флюгера можуть варіюватися від 300 до 500 мм, так як якщо зробити його більше, то корпус конструкції доведеться зміцнювати, інакше він зламається під впливом поривів вітру.

процес виготовлення флюгера-покроково

Яка б фігурка не була обрана для прапорця флюгера, принцип виготовлення цього приладу однаковий.

Головними вузлами поворотної конструкції є її вісь і корпус, від яких безпосередньо залежить, як прапорець буде реагувати на вплив вітру. Оптимальним варіантом буде встановити на вісь підшипники і закрити цю частину приладу корпусом. Підшипники не вимагають постійної мастила, так як в закритому корпус не будуть контактувати з вологою.

Сама вісь повинна мати діаметр не менше 10 мм, що забезпечить стійке положення вище закріпленої конструкції при поривах сильного вітру.

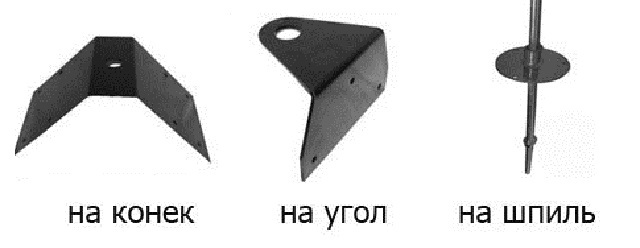

У корпусі потрібно передбачити кріплення на той елемент конструкції даху, де передбачається встановити флюгер.

Дуже важливо дотримати всі пропорції при плануванні і виготовленні виробу, тому, склавши креслення, рекомендується по можливості показати його фахівцям, які здатні оцінити правильність проекту. Не виключено, що вони допоможуть порадою, як краще зробити для нього деякі деталі.

Як приклад буде розглянуто виготовлення флюгера з прапорцем у вигляді фігурки симпатичного кота, яка досить проста у виконанні, так як має плавні, лекальні лінії.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Для роботи потрібно підготувати наступні матеріали:

  • сталевий лист товщиною в 2,5÷3 мм.

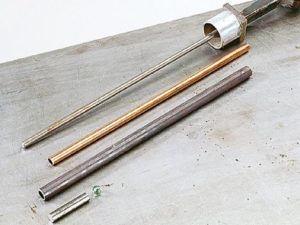

  • сталеві трубки діаметром в 15 і 22,5, а також відрізок труби довжиною 50 мм і діаметром в 60 мм.
  • сталевий дріт діаметром 3 мм
  • мідна труба діаметром 15 мм з товщиною стінок 1,5 мм, довжиною у 367 мм.

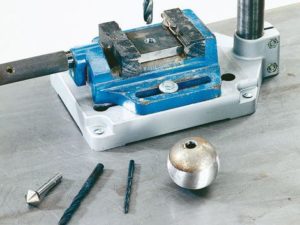

  • сталевий порожнистий куля діаметром 80 мм і повнотіла металевий або скляний діаметром 15 мм
  • квадратний пруток перерізом у 15×15 мм.
  • квадратна труба 25×25 мм з товщиною стінки 2 мм, довжиною 120 мм.
  • сталевий прут діаметром в 12 мм.
  • сталева пластина товщиною в 3 і розміром 60×60 мм

Підготувавши все необхідне, можна приступати до роботи, яку поділяють на кілька етапів:

  • підготовчі роботи.

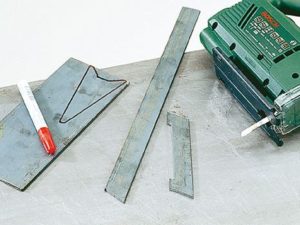

  • перенесення контуру малюнка на металевий лист.
  • вирізання фігури.

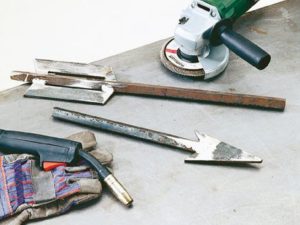

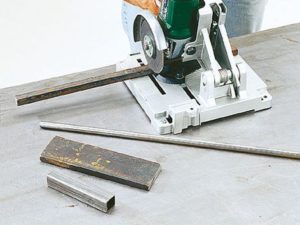

  • виготовлення стріли для розміщення прапорця.

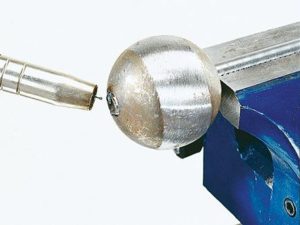

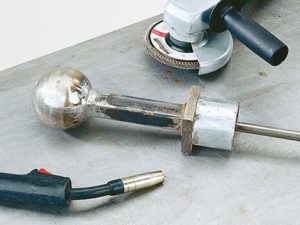

  • виготовлення механізму обертання.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

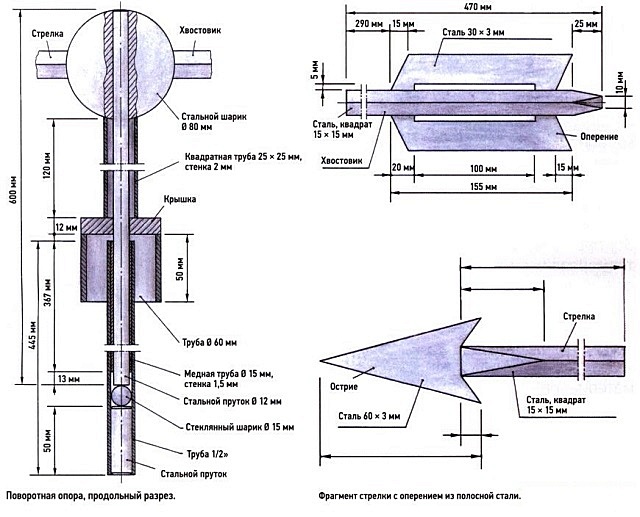

Розміщений вище креслення представляє параметри стрілки і поворотного механізму флюгера, які підходять для розмірів прапорця, виготовлення якого буде описано далі.

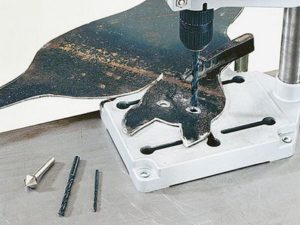

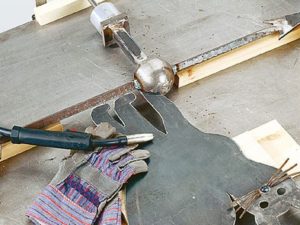

Етапи виготовлення флюгера, після нанесення на металевий лист малюнка через трафарет, продемонстровані в таблиці:

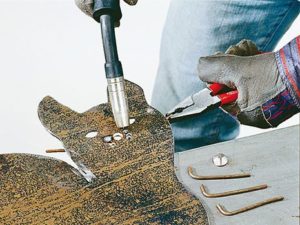

ілюстрація короткий опис виконуваної операціїВгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняпісля того як контур фігурки прапорця буде перенесений на лист металу 2,5÷3 мм завтовшки, приступають до її вирізання.

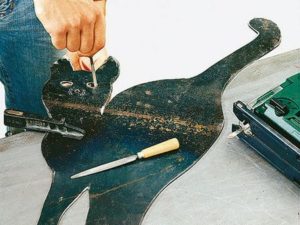

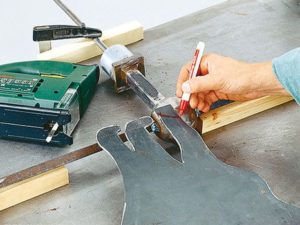

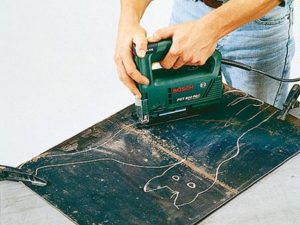

Щоб при виконанні цієї роботи металева пластина не зрушувалася, і рез не пішов в сторону, її необхідно жорстко закріпити в одному положенні, наприклад, за допомогою струбцин. Робота проводиться на металевому столі, а пластина закріплюється зі звисом.
Вирізавши один край фігурки, струбцини послаблюють, пластину встановлюють в них іншою стороною і прорізають наступну лінію.
Так відбувається до тих пір, поки вся фігурка не будеВирізана по контуру. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннянаступним кроком краю вийшла фігури необхідно вирівняти і трохи заокруглити, прибравши задирки.

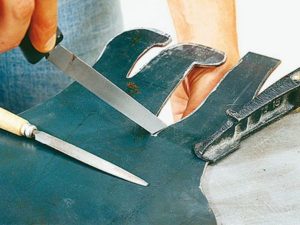

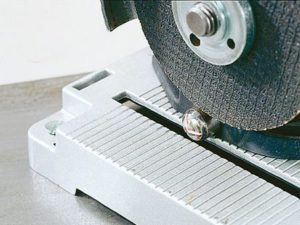

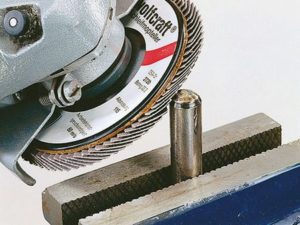

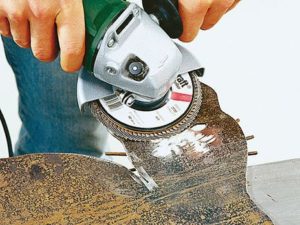

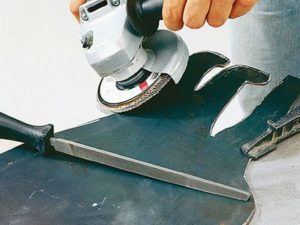

Цей етап робіт проводиться шлифмашинкой (болгаркою) з встановленим на неї шліфувальним кругом.
Виконуючи цей процес, фігуру також жорстко кріплять до столу струбцинами. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняу місцях, куди неможливо дістатися шліфувальним кругом, робота виконується вручну напилком потрібного розміру.
Фігурку повертають і закріплюють так, щоб оброблювана зона звисала зі столу. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннядрібні отвори, наприклад, очі тварин або заготовки для вставки інших елементів, в даному випадку, носа і вусів кота, просвердлюються електродрилем.
Якщо використовується ручний інструмент, то фігурку слід також закріпити до столу, але зручніше проводити цей процес на стаціонарному свердлильному верстаті.
Свердло підбирається по діаметру отвору. В даному випадку майстер використовував свердла діаметром 12÷15 мм.Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннядалі, просвердлені отвори, які не будуть використовуватися для вставки інших елементів, потрібно добре зачистити за допомогою напилків.
Спочатку їх краю обробляються інструментом з великою насічкою, а потім з дрібною, так як їх кромки повинні бути ідеально рівними і гладкими.
При необхідності розширити або надати витягнуту форму круглим отворам, використовується напилок або надфіль шириною в 5÷7 мм, а товщиною в 2÷2,5 мм.Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняякщо у фігури прапорця за проектом є виступаючі елементи, як в даному випадку – це вуса і ніс кота, то їх виготовляють зі сталевого дроту діаметром в 3 мм і зі сталевого прута діаметром в 12 мм.
Дріт для майбутніх вусів ріжуть кусачками на відрізки довжиною в 110÷120 мм, потім від однієї з їх сторін відміряється відстань в 15÷20 мм і за допомогою плоскогубців робиться загин цієї частини так, щоб заготівля мала г-подібну форму. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняніс виготовляється зі сталевого прута, край якого обробляється шлифмашинкой до напівкруглої форми. Щоб працювати було простіше, прут жорстко затискається в лещатах.
Надавши форму краю і відшліфувавши його до гладкості, на ньому зубилом насікають три смужки, які зроблять цю деталь схожою на ніс кішки. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняпісля цього від підготовленого краю, не рахуючи округленої частини, відміряється 4÷5 мм, і по цій лінії заготівля відрізається від прута.
Відрізати пруток потрібно якомога рівніше, інакше при його установці на місце, він може встати криво.
Зріз проводиться відрізним кругом по металу, встановленим на шлифмашинку. При цьому прут потрібно затиснути в лещатах, але в цей раз, встановивши його горизонтально. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннянаступним кроком заготовки носа і вусів потрібно закріпити на мордочці котячої фігурки. Фіксація деталей проводиться за допомогою зварювального напівавтомата, точковим зварюванням.
Спочатку підготовлені г-образні заготовки вусів вставляються в просвердлені раніше отвори з лицьового боку фігурки, зачіпляючи загнутою стороною.
Потім, їх розташовують віялом, як задумано проектом, притримують плоскогубцями і прихоплюють зварюванням з вивороту.
Деталь носа вставляється з лицьового боку фігурки в широкий отвір, просвердлений між вусів – а потім-також приварюється зі зворотним точковим зварюванням. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняпісля того як зварювальні роботи буде завершені, виступаючі з виворітного боку частини приварених деталей необхідно акуратно зрізати, а потім зачистити шлифмашинкой до гладкості. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняготову фігурку відкладають тимчасово в сторону, і переходять до виготовлення стрілки, на якій буде закріплений цей прапорець.
Спочатку робиться її наконечник. Для цього береться пластина 60х60 мм і на неї наноситься малюнок, відповідно до розмірів, зазначених на вище представленому кресленні.
Після цього пластину закріплюють струбциною до столу, залишаючи її частину з накресленою деталлю на звисі.
Потім вирізають наконечник за допомогою лобзика, встановивши в нього пилку по металу.
Тут же готуються елементи хвостовика — його розміри також вказані в кресленні. Вирізаються два елементи цієї деталі-з металу товщиною в 3 мм.Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннядля виготовлення основи стріли, на якому буде закріплений наконечник і оперення, використовується квадратний пруток перетином 15х15 мм.
Основа складається з двох елементів – до одного з них буде приварений наконечник, а до другого оперення.
Відрізок прутка, до якого буде приварено оперення або хвостовик, має довжину в 470 мм, а призначений для установки наконечника – 290 мм.пруток нарізається за допомогою шліфмашинки, після закріплення його в лещатах.
Далі, як можна бачити на кресленні, пруток в області приварювання наконечника звужується до 3-х мм, тобто до товщини пластини, з якої виготовлений наконечник. Ці зрізи називаються лисками, і призначені вони ля хорошого прилягання двох елементів конструкції один до одного.
Частина прутка для хвостовика теж обточується в своїй задній частині.
Зрізання виступаючих частин також необхідно для створення більш високої обтічності вироби, тобто щоб вони не гальмували флюгер при впливі на нього вітру. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннятепер наконечник і дві деталі хвостовика, після розмітки їх місця розташування на підготовлених для них прутках, акуратно приварюються до них.
Потім зварювальні шви зачищаються до гладкості. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняелементи стріли готові, і можна переходити до виготовлення стійки, на якій буде кріпитися стрілка і поворотний вузол.
Для початку береться підготовлений порожнистий металевий куля діаметром в 80 мм, на якому буде кріпитися, зроблена раніше фігурка. У ньому просвердлюється отвір діаметром в 13 мм.
Крім цього, з металевої пластини товщиною в 12 мм вирізається кришка, під якою буде розташований поворотний механізм і в ній теж просвердлюється отвір того ж діаметру, що і в кулі. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннядалі, вирізана кришка з просвердленим отвором закріплюється в лещатах, на неї встановлюється відрізок труби висотою в 50 мм і діаметром в 60 мм, і зсередини ці елементи зварюються між собою напівавтоматом. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннядалі, береться сталевий прут довжиною в 600 мм і діаметром в 12 мм, закріплюється в лещатах, на його край надівається просвердлений наскрізь куля і закріплюється з двох сторін зварюванням. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннянаступним кроком береться відрізок квадратної труби довжиною 120 мм і перетином 25х25 мм і приварюється до кришки з отвором, закріпленої на відрізку труби.
Потім, стрижень з привареним на його кінці кулею, вставляється в конструкцію, квадратна труба стикується з кулею і акуратно обварюється. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значеннянаступним кроком на кулі проводиться розмітка точок ,до яких горизонтально, під прямим кутом, будуть приварюватися дві частини стріли – одна з одного боку кулі, друга – з протилежного.
Для зручності виконання робіт, на розмічених точках можна висвердлити поглиблення діаметром, відповідним розмірам квадратного прутка.
Вставлені в отвори частини стріли акуратно закріплюються зварюванням. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняколи стріла буде надійно закріплена на кулі, до нього можна приварювати вирізану фігурку прапорця-кота.
Для виконання розмітки, готову конструкцію закріплюють на столі за допомогою струбцин.
Потім, до кулі прикладають нижню частину фігурки, в даному випадку, передньої лапи кота. На ній чертится маркером півколо, який потім вирізається лобзиком. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняпотім, прапорець, вирізаної частиною прикладають до кулі і приварюють. Щоб при проведенні зварювання, іскри від неї не потрапляли на прапорець і не залишили на ньому розплавлених плям, його рекомендовано накрити металевим листом.
Фігурка повинна бути надійно скріплена з конструкцією, для цього передня лапа приварюється до кулі, а задні точковим зварюванням – до задньої частини стріли.
Виходить, що прапорець зміщений до задньої частини стріли, що і необхідно для коректної роботи флюгера.
Противага в даному випадку не потрібно, конструкція виходить нормально врівноваженою. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняпісля завершення складання верхньої частини флюгера, можна переходити до монтажу нижньої, в яку входить вертлюг – обертальний механізм.
Крім опорного, що об’єднує дві частини флюгера, прута, для складання нижньої частини конструкції потрібно підготувати наступні деталі: мідну трубку 367 мм довжиною, діаметром в 15 мм, сталеву трубку з зовнішнім діаметром в 22,5 мм (1/2 дюйма), відрізок сталевого прутка довжиною в 50 мм і діаметром в 15 мм, а також сталевий або скляний кулька діаметрів в 15 мм.Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняотвір сталевої трубки в нижній частині заварюється, так як вона повинна бути глухий.
Потім в неї встановлюється відрізок прутка довжиною в 50 мм, зверху нього укладається кулька, далі йде мідна трубка, всередину якої вставляється опорний стрижень, приварений у верхній частині конструкції.
Кулька, що встановлюється всередину трубки, рекомендовано змастити консистентним мастилом-цей захід буде сприяти вільному обертанню флюгера під дією вітру.
Коли робота по збірці буде завершена, конструкцію потрібно покрити спеціальною фарбою по металу, що запобігає появі і поширення корозії. Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значенняпісля висихання фарби, флюгер встановлюється в кріплення, яке встановлюється на конику або димохідній трубі даху.
На даному фото представлено коньковое кріплення, але воно, звичайно, може бути й іншим.

Представлена вище інструкція може бутиВикористана і для виготовлення флюгера з іншим прапорцем. Різниця непринципова, і полягає тільки у виборі трафарету і розміру сталевого листа, на який буде переноситися малюнок.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Існують і інші схеми виготовлення флюгера, в яких задіяні елементи-покажчики сторін світу. Вони можуть бути використані в комплексі зі стрілкою або без неї. До відмінних рис відносяться наступні моменти виготовлення:

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

  • в якості поворотного механізму замість кульки може бути застосований підшипник, відповідний діаметру вертикальної внутрішньої стійки. Для флюгера добре підійде підшипник, що має зовнішній діаметр в 20, а внутрішній в 9 мм, однак, необхідно враховувати, що він повинен щільно входити в трубку корпусу. Тому, для цієї мети зазвичай вибирається так звана посилена труба вгп в ¾ дюйма, що має зовнішній діаметр 26,8, а внутрішній 20,4 мм, при товщині стінки в 3,2 мм. Підшипник встановлюється в нижню її частину. Якщо він входить занадто вільно, то на зовнішню частину кільця наварюється шар олова, але для цієї процедури буде потрібно потужний паяльник.
  • замість скріплення окремих частин конструкції за допомогою можна використовувати різьбові з’єднання, але в цьому випадку потрібно купувати трубу з уже нарізаною різьбою або мати спеціальний інструмент – відповідну плашку для її нарізування або клупп.
  • якщо передбачається включити в конструкцію покажчики сторін світла, то без зварювання обійтися складніше, хоча при бажанні і тут можна знайти рішення. Для виготовлення цієї частини конструкції будуть потрібні металеві прутки-вони можуть бути круглими або квадратними. Будуть потрібні також металеві букви n, s, w, e (або в російській традиції – с, в, ю, з), вирізані з сталевого листа товщиною 1,5÷2 мм.розмір букв залежить від висоти будови, так як їх повинно бути добре видно знизу.

Букви приварюються до прутків, а прутки до кришки. Вони повинні бути розташовані перпендикулярно один одному, утворюючи чотири прямих кута.

  • якщо для виготовлення прапорця флюгера вибирається металевий лист в 1÷1,5 мм, то вирізати його можна за допомогою ножиць по металу.

З урахуванням особливостей виготовлення тієї чи іншої конструкції, можливо, для роботи будуть потрібні додаткові інструменти.

монтаж металевого флюгера на дах

Щоб прилад працював належним чином, мало якісно його виготовити-необхідно також правильно встановити його на даху, зорієнтувавши при цьому шкалу з буквами, закріпленими на хрестовині по сторонах світу. Правильно виставити румби можна, використовуючи звичайний компас (він зараз є у багатьох навіть в мобільному телефоні), а також, наприклад, по положенню полярної зірки (північ, n) або, з деякою похибкою – просто по сходу сонця (схід, e).

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Флюгер може бути закріплений на даху в декількох місцях і різними способами:

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

  • на флюгарку (ковпак) димоходу з використанням для фіксації декількох металевих смуг, які прикручуються або приварюються до основи. Якщо планується розташувати флюгер саме таким чином, то монтаж проводиться до підняття ковпака на дах до місця установки.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

  • на коник, кут або шпиль даху будівлі за допомогою спеціальних кріплень-кронштейнів, які фіксуються з саморізами.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

  • на вітрову дошку фронтону.

Тут потрібно відзначити, що якщо до однієї з нерухомих частин металевого флюгера закріпити кінець сталевого дроту, а другий, простягнувши до землі, заглибити на півтора метра в грунт, то флюгер стане відмінним громовідводом. Втім, це все ж вимагає професійного підходу.

Перевірити роботу флюгера досить просто – він повинен провертатися навіть від впливу слабкого вітру і приймати положення, паралельне його напрямку.

Щоб конструкція функціонувала належним чином, її потрібно підтримувати в робочому стані, регулярно змащуючи підшипник або встановлений всередині металевий (скляний) куля одним з традиційних мастильних складів.

флюгер з пластикових пляшок

Тим, у кого немає можливості зробити самостійно або замовити досвідченому майстру металевий флюгер, але залишається бажання прикрасити дачний будиночок цим аксесуаром, можна використовувати для його виготовлення матеріал, який сьогодні знайдеться в кожному будинку – це порожні пластикові пляшки. Звичайно, цей варіант використовується скоріше, як декоративний елемент, ніж функціональний, але в тому, що він пожвавить екстер’єр будинку — сумнівів немає ніяких.

Існує багато варіантів декоративних флюгерів, виготовлених з пластикових пляшок. Далі, коротко, будуть розглянуті деякі з них.

перший варіант

Цю модель флюгера можна назвати найскладнішою у виготовленні з даної «лінійки», так як, крім пляшок, для такої конструкції потрібно велосипедне колесо і трубка, на яку буде воно встановлено. Крім того, необхідно підготувати опору для закріплення колеса – нею може послужити, наприклад, стовп. На дах встановлювати такий флюгер не рекомендується, так як при впливі вітру при обертанні він буде видавати певний шум, який навряд чи сподобається мешканцям будинку в нічний час.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

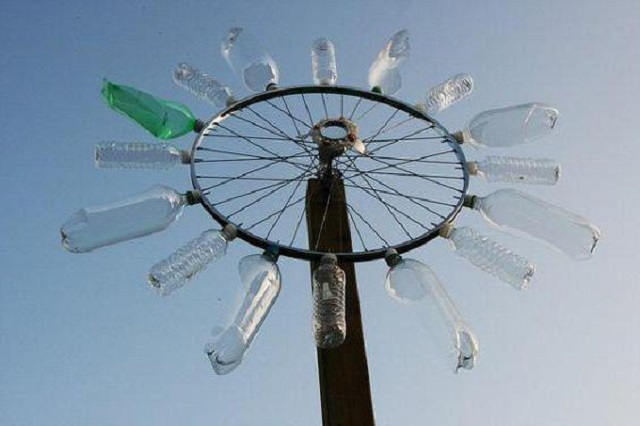

Цей варіант флюгера називають ще «колесом огляду» або «млином», за зовнішнє її схожість з цими конструкціями. Якщо на дачній ділянці для цього приладу знайшлося підходяще місце, то для його виготовлення буде потрібно:

  • колесо, яке можна взяти від старого дитячого або дорослого велосипеда.
  • парна кількість пластикових пляшок різного розміру і бажано-різного кольору.

Щоб зробити такий флюгер не доведеться прикладати особливих зусиль.

Спочатку за допомогою маркера колесо розділяється на рівні сектори, за цими розмітками і будуть закріплюватися пляшки. Для їх фіксації потрібно виконати наступні маніпуляції:

  • по розмітках просвердлюються отвори діаметром в 3 мм.
  • потім, через ці отвори за допомогою саморізів по металу, до зовнішньої сторони колеса прикручуються кришки від пляшок.
  • далі, готуються головні елементи конструкції, які будуть виконувати роль лопатей – пластикові пляшки. Для роботи над ними буде потрібно гострий канцелярський ніж. Їм з великих пляшок зрізається один край так, як показано на фото. Півлітрові пляшки залишаються цілими.
  • наступним кроком до закріпленим на колесі кришкам по черзі прикручуються пляшки, причому так щоб зрізи на пляшках більшого розміру були повернені в одну сторону.

Колесо закріплюється таким чином, щоб була можливість його руху – це може бути зігнута буквою «г» і сплющена трубка, із зовнішнім різьбленням на вільному кінці. Трубку закріплюють на верхній частині стовпа за допомогою саморізів через отвори, просвердлені в сплющеної її частини. Після цього на край труби з різьбленням надівається колесо і фіксується з таким розрахунком, щоб воно могло крутитися.

Такий флюгер повинен бути встановлений на відкритому просторі, щоб вітер міг, потрапляючи в його лопаті, задавати рух.

другий варіант

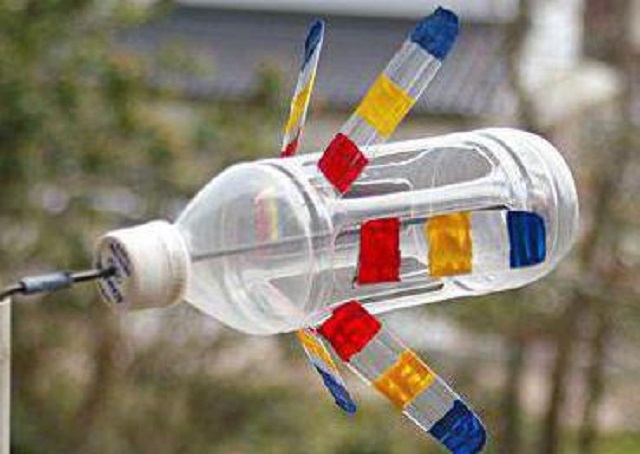

Подібну модель флюгера називають «вертушкою», так як вона крутиться навколо осі, на яку вона встановлена горизонтально.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Для виготовлення цього виробу потрібно одна літрова або півторалітрова пляшка і металевий стрижень, який буде виконувати функцію осі. В якості осі добре підійде спиця від велосипедного колеса, так як вона має на своєму кінці різьблення, а при необхідності закріпити конструкцію в певному місці, її можна легко зігнути.

Роботи з виготовлення цього флюгера займуть зовсім небагато часу, і проводяться вони в наступному порядку:

  • обрану пляшку розмічають на кілька секторів (в даному випадку на шість) за допомогою маркера. Існують пляшки, які вже мають рельєфний малюнок, який дозволить обійтися і взагалі без розмітки.
  • далі, на розмічених місцях визначаються своєрідні смуги, округлені з нижньої сторони ємності. Смуги повинні бути розташовані в середній частині пляшки, як показано на ілюстрації.
  • наступним кроком намічені смуги потрібно вирізати по всьому їх периметру, крім верхньої частини, а потім відігнути від пляшки під прямим кутом. Коли вертушка буде крутитися від вітру, лопаті приймуть оптимальне положення.
  • після цього в кришці і в середині дна пляшки просвердлюються або проколюються нагрітим шилом отвори для осі. Вони повинні бути трохи більше діаметра стрижня-тільки тоді пляшка буде вільно крутитися на ньому при впливі вітру.
  • підготовлений стрижень жорстко закріплюється в обраному місці на дерев’яну основу за допомогою, наприклад, металевих хомутів. Вісь повинна прийняти горизонтальне положення.
  • потім, на стрижень надівається пляшка з вирізаними лопатями і в донній частині на різьбу стрижня закручується гайка, яка буде утримувати вийшов флюгер на осі при його обертанні від вітру.

І саму пляшку, і відігнуті лопаті при бажанні можна прикрасити ізоляційної кольоровою стрічкою або фарбою, щоб зробити флюгер більш мальовничим, особливо при обертанні.

третій варіант

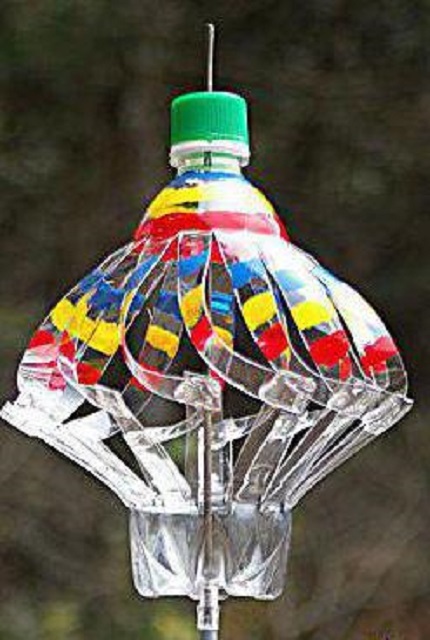

Цей варіант декоративного флюгера нагадує дитячу дзигу або підвісний ліхтар, тому назва йому може дати сам майстер.

Для виготовлення цієї моделі буде потрібно дволітрова або півторалітрова пляшка і стрижень з різьбленням на кінцях. Якщо попередня вертушка була встановлена на осі горизонтально, то «дзигу» закріплюють у вертикальному положенні.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Роботи з виготовлення цієї нехитрої моделі прості і проводяться в наступному порядку:

  • пластикову пляшку необхідно розмітити, відклавши від верхньої і нижньої її частини по 50÷100 мм, в залежності від форми пляшки, визначивши лінії, між якими будуть проводитися вертикальні розрізи.
  • потім, від верхньої до нижньої лінії середня частина пляшки розрізається на смужки шириною приблизно в 10 мм.
  • наступним кроком нижня сторона смужок згинається під кутом в одну сторону назовні, а верхня в іншу сторону, також під кутом. Додатково в середній частині смуг можна також зробити один-два загини в різні боки.
  • далі, в центрі донної частини, а також в кришці пляшки потрібно виконати отвори за допомогою нагрітого стрижня або шила.
  • потім в пророблені отвори вставляється стрижень, який повинен бути менше висоти цілої, нерозрізаної пляшки, приблизно на ⅓ частина. У донної частини, а також зверху кришки, на різьблення стрижня зовні закручуються гайки. При цьому конструкція як би «сплющується«, набуваючи характерну форму новорічного» ліхтарика» або дитячої дзиги.
  • тепер, залишається тільки вибрати місце і закріпити готовий «вітряк». Для цього виступаючу частину стрижня можна зігнути в петлю, за яку і буде закріплений флюгер. Втім, можуть бути й інші варіанти – будь-який господар напевно зможе збагнути, як йому зручніше встановити або підвісити цю «іграшку».

Проробляючи отвори і вибираючи стрижень, необхідно враховувати, що пляшка повинна вільно, без жодних перешкод і гальмування, крутитися на осі.

четвертий варіант

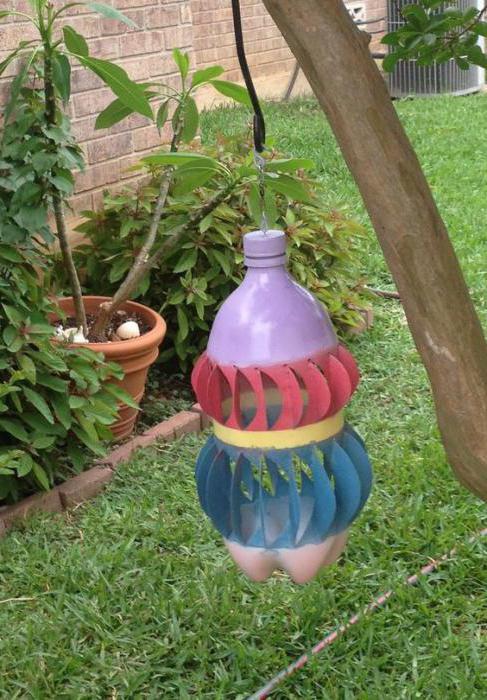

Ця модель, на відміну від попереднього флюгера, складається з двох горизонтально розташованих ярусів, за якими вирізані напівкруглі лопаті. Флюгер також виготовляється з пластикової пляшки, яка закріплюється на осі за точно таким же принципом, що і раніше розглянута модель.

Вгадуємо напрямок вітру: встановлюємо на дах флюгер. Що таке флюгер символіка і значення

Однак, розмітку і розрізання стінок пляшки для цієї моделі проводити все ж буде складніше. Спочатку на стінках по вертикалі потрібно визначити дві широких смуги, розділених однією вузькою. Наступним кроком на кожній зі смуг за допомогою маркера малюються напівкруглі лопаті, що нагадують чимось велику риб’ячу луску. Потім гострим ножем по малюнку робляться надрізи, зі збереженням цілісності у верхній і нижній частині майбутніх лопатей – їх ширина повинна бути дорівнює 10 мм.після того як лопаті будуть вирізані, їх загинають під кутом в 90 градусів до основної поверхні пляшки.

Далі, якщо є таке бажання, флюгер можна пофарбувати в різні кольори, підібравши їх оптимальне поєднання між собою. Після висихання фарби, флюгер збирається і закріплюється так само, як і «дзига». Крім того, ця модель може бути і просто підвішена тільки за шнурок, який протягується через отвір в кришці. А щоб підвішений флюгер не сильно бовтався на вітрі, його можна пригрузити, поклавши всередину пляшки камінчик.

* * * * * * * *

На закінчення можна додати, що якщо планується прикрасити дах будинку повноцінним металевим флюгером, але потрібних інструментів немає, і досвід в даному виді робіт невеликий, то краще за все замовити такий виріб майстру, який професійно займається зварювально-слюсарними роботами і має для цього в наявність цілий арсенал пристосувань. Такого фахівця цілком можна знайти в будь-який авторемонтної майстерні. Ну а ескіз флюгера може стати вже особистим внеском господаря в його виготовлення.

І, нарешті, щоб доповнити картину-пізнавальний відеосюжет, в якому показаний процес виготовлення ще однієї цікавої моделі металевого флюгера:

відео: робота майстра з виготовлення металевого флюгера для даху
