Період старшого дошкільного та молодшого шкільного віку-сприятливий час для формування уявлення про вимірювання. Діти 5-8 років дізнаються про призначення різних вимірювальних приладів і пристосувань (лінійка, транспортир, годинник, ваги, термометр), активно освоюють прийоми проведення різних вимірювань, усвідомлено вживають поняття, що позначають одиниці виміру. Іноді буває важко пояснити принцип дії того чи іншого приладу, тому на допомогу батькам і педагогам приходять моделі, які допомагають дитині зрозуміти, як діє пристосування для вимірювання.

Ми розповімо покроково, як зробити з картону термометр. Такий градусник з паперу можна буде використовувати на заняттях з ознайомлення з навколишнім в дитячому садку або на уроках математики і природознавства в початкових класах школи при веденні . Також термометр з картону, зроблений своїми руками, можна повісити на стіну в дитячій кімнаті. Завдяки моделі дитині легше буде зрозуміти, що таке нуль, що означають негативні і позитивні числа, встановити зв’язок між показаннями приладу і змінами в природі або в тілесних відчуттях.

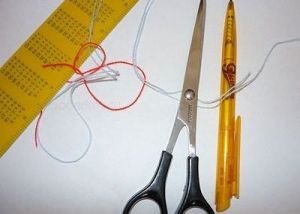

Нам знадобиться:

  • світлий картон або напівкартон;
  • товсті нитки червоного і білого кольору;
  • голка з великим вушком;
  • лінійка,
  • автоматична ручка або яскравий фломастер;
  • олівець.

Виконання роботи:

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Пояснивши дитині, як діє прилад, що вимірює температуру повітря, можна пограти з ним в гру з пересуванням двокольорової нитки » що буває?»червоний показник знаходиться на мінусовій позначці-дитина може перераховувати, що відбувається в природі: «на вулиці холодно, йде сніг, калюжі вкрилися льодом, люди наділи теплі куртки, шапки, рукавиці» і т.д. Якщо показник на плюсовій температурі, дитина згадує, що відбувається в природі, коли тепло.

Для дитячих «будинок» і «лікарня» можна зробити своїми руками медичний градусник з картону.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Як зробити градусник з картону?

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовахПрезентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Подібні моделі, що сприяють розумовому розвитку дитини, дуже добре робити, залучаючи до виготовлення самих дітей. Вироби, зроблені власними руками, особливо радують маленьких майстрів і спонукають ставитися до предметного світу більш відповідально і дбайливо.

Сьогодні ми розповімо, як своїми руками зробити електронний термометр з трьох деталей.
дуже простий і досить точний термометр можна зробити, якщо у вас випадково завалявся старий стрілочний амперметр зі шкалою 100 мка.
Для цього буде потрібно і всього дві деталі.
температура вимірюється датчиком lm 35. Цей інтегральний кремнієвий включає в себе термочутливий елемент-первинний перетворювач і схему обробки сигналу, виконані на одному кристалі і укладені в корпус, такий, як, наприклад, у кт 502 (то — 92). У датчика lm 35 є конструктивна різновид з тими ж параметрами, але інший цокалевкой і тепловідводом, що дуже зручно для контактних вимірювань температури.
Вихідна напруга датчика lm 35 пропорційно шкалі цельсія (10мв / с). При температурі 25 градусів цей датчик має на виході напругу 250 мв, а при 100 градусів на виході 1,0 в.
Позначення датчика дещо незвично. Цоколівка наведена на малюнку.
на схемі датчик зображують прямокутником з позначенням типу приладу і нумерацією висновків.
Термометра наведена на малюнку і настільки проста, що не вимагає пояснень.
Зібраний термометр повинен бути відкалібрований.
Увімкніть схему. Датчик lm 35 щільно притисніть до резервуару ртутного градусника, наприклад за допомогою ізоляційної стрічки, укутайте місце з’єднання або просто покладіть все під подушку. Так як будь-які теплові процеси інерційні, доведеться почекати з півгодини або більше, щоб температури датчика і градусника вирівнялися, потім потенціометром встановіть стрілку мікроамперметра на цифру, відповідну температурі градусника. Ось і все. Термометром можна користуватися.
в авторському варіанті для тарування був використаний градусник від 0 до 50 градусів цельсія з ціною поділки 0,1 градус, тому термометр вийшов досить точним.
На жаль, знайти такий градусник проблематично. Для грубої тарування можна просто покласти датчик поруч з термометром, що вимірює скажімо температуру в приміщенні, почекати години дві і виставити потрібну температуру на шкалі мікроамперметра.
Якщо точний градусник все ж знайдеться, то в якості індикатора замість стрілочного приладу можна використовувати цифровий мультиметр, наприклад китайський вт-308в, тоді показання температури можна буде зчитувати до десятих часток градуса.
Для тих, хто хоче ознайомитися з інтегральними датчиками детально-вибачте сайт kit-e.ru або rcl-radio.ru (шукати lm 35).

Вивчаючи з дочкою природознавство, ми підійшли до теми термометр. У підручнику з.а. Клепініної чудово описано навіщо він потрібен і як ним користуватися, а також пропонується провести досліди. Але ми вирішили не тільки виконати завдання, але ще і самим зробити термометр з картону, а також дізнатися цікаві факти про цей незвичайний предмет.

Термометр. Цей предмет став невід’ємною частиною нашого життя. Якщо нам хочеться дізнатися температуру повітря за вікном — ми дивимося на термометр, якщо необхідно виміряти температуру тіла — ставимо термометр під пахву, вимірюємо з його допомогою температуру різних рідин, а також температуру повітря в печах. А як він з’явився і хто його придумав?

Для знайомства з першими винахідниками цього дивного приладу ми скористалися презентацією , представленою на сайті calameo. Потім вивчивши статті в підручнику взялися за досліди.Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

  1. спочатку ми розглянули і записали в блокнотик в якому місці на шкалі знаходиться червона рідина.
  2. тепер прийшла черга склянки з холодною водою. Ми опустили термометр в холодну воду і спостерігали як червона рідина всередині нього стала зменшуватися. Результат записали в блокнотик.
  3. далі ми цей же градусник опустили в гарячу воду і спостерігали як червона рідина на термометрі швидко побігла вгору. Отриманий результат знову відзначили в нашому експериментальному блокнотику.

Проробивши всі ці досліди ми обговорили отримані результати.

Для закріплення знань про користування термометром ми вирішили виконати ще кілька вправ на правильність визначення температури. З цією метою нами з картону був виготовлений експериментальний градусник.
Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Як правило, у другому класі вчитель просить зробити для роботи на уроках природознавства градусник з картону своїми руками. Зробити його може і дитина, але краще, якщо до створення навчального посібника прикладуть руки батьки — приємний вечір в сімейному колі плюс більш акуратна робота на виході.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Щоб зробити градусник з картону своїми руками, знадобиться:

Щільний картон;

Лінер або тонка ручка;

Простий олівець;

Кругла капелюшна гумка або білий шнурок;

Фломастери, в т. Ч. Червоний фломастер;

Гудзик;

Ножиці або ніж для різання;

Фломастери.

Як зробити в школу градусник з картону: майстер-клас

Визначаємося з формою нашого майбутнього термометра з картону. Звичайно, можна залишити його просто прямокутником, але куди цікавіше, якщо це буде будиночок, кіт або гриб. Визначилися, накидали силует (я просто відзначила дах будиночка) і відразу ж провели вертикальну вісь майбутнього градусника.

Перпендикулярно осі цього будиночка під лінійку, з кроком 1 мм, малюємо шкалу термометра, — як правило, вчитель обумовлює потрібний діапазон шкали. У мене це від -40 до + 40°с.малюємо рисочки шкали лінером або тонкою ручкою, стежимо, щоб лінії не розмазувалися (можливо, слід вибрати не гладкий, а шорсткий картон, по ньому розмазування практично не йде).

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Відзначаємо нуль, вказуємо кожні 10 градусів вище і нижче нуля. Вгорі і внизу шкали відзначаємо °с.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Вирізаємо фігурку макета термометра з картону по силуету.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Трохи вище і трохи нижче шкали протикаємо шилом акуратні круглі отвори: в них піде гумка-стовпчик.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Беремо білий круглий тонкий шнурок або ж круглу гумку, її довжина — відстань між отворами, помножене на два, плюс 3-4 см на зав’язування. Рівно половину цього шнурка фарбуємо фломастером в червоний колір.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Акуратно з лицьової частини термометра протягуємо кінчики гумки в отвори, виводячи хвости на виворітну сторону.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Пов’язуємо кінці між собою, при цьому підв’язуємо в вузлик гудзик. Це потрібно для того, щоб дитині було швидше і зручніше пересувати стовпчик градусника. Але без гудзики можна обійтися цілком.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

З лицьовоїСторони розписуємо наш зроблений своїми руками градусник з картону так, як захоче дитина. Можна і підписати нашу роботу.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах

Термометр з картону готовий-його можна брати в школу і з задоволенням працювати з ним на уроках.

Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах
Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах
Презентація до уроку технологіївиготовлення термометра. Як зробити градусник з картону як зробити градусник в домашніх умовах
