Як вже зазначалося в попередніх розділах, великі рекреаційні приміщення за панорамними скляними стінами, внутрішні дворики-атріуми під скляними покрівлями і зимові сади є невід’ємною частиною сучасної архітектури. У таких приміщеннях забезпечується особливе, специфічне відчуття зорового контакту з навколишнім середовищем, а прилеглий парк або ділянка лісу стають своєрідним елементом інтер’єру. Умови мікроклімату, що формуються в приміщенні зимового саду, повинні відповідати вимогам комфортності для людини, а також забезпечувати умови життя і зростання екзотичних рослин, вирощуваних в штучних умовах.

Приміщення, що розташовується за легкими світлопрозорими огорожами, має мінімальний рівень захищеності від негативних факторів зовнішнього середовища: скляна оболонка практично миттєво передає у внутрішній простір зміни зовнішнього клімату. Тому при проектуванні зимового саду принципово важливо включення в нього спеціальних пристосувань і пристроїв, за допомогою яких можна було б швидко і ефективно вирівнювати пікові кліматичні навантаження.

У зимовий час температура і вологість зовнішнього повітря не зазнають різких стрибкоподібних змін протягом доби. Стабільність параметрів мікроклімату всередині зимового саду підтримується за рахунок регулювання потужності системи опалення та елементів змінної теплоізоляції (рольставен і жалюзей), що закриваються в нічний час для заощадження додаткового тепла від сонця, що надходить в приміщення зимового саду протягом світлового дня. Основним негативним фактором в зимовий час є можливе падіння або підвищення вологості внутрішнього повітря, несприятливе для людей і провокує виникнення хвороб рослин.

У літній час всередині зимового саду виникає накопичення сонячного тепла, що проникає через скляні стіни і покрівлю і викликає підвищення температури всередині приміщення за рахунок «парникового ефекту», що виникає за рахунок диференційованого пропускання склом теплового випромінювання з різною довжиною хвилі.

У природному природному теплообміні кожне тіло випромінює теплову енергію. При цьому довжина хвилі випромінювання залежить від температури тіла. Скло, встановлене в зовнішній огороджувальної конструкції будівлі, піддається впливу двостороннього теплового випромінювання, що йде з одного боку — від сонця, а з іншого — від внутрішніх поверхонь приміщення.

Абсолютна температура внутрішніх поверхонь приміщення близька до абсолютної температури поверхні землі (для даного кліматичного району) і становить в середньому 293 к (20 °с). При цьому максимум теплового випромінювання знаходиться в діапазоні від 1600 до 2000 нм. Температура поверхні сонця становить близько 6000 к. Його теплове випромінювання припадає на діапазон довжин хвиль від 300 до 2500 нм. Спектри теплового випромінювання сонця і внутрішніх поверхонь приміщення (умовно — землі) показані на рис. 6.2.3.1.

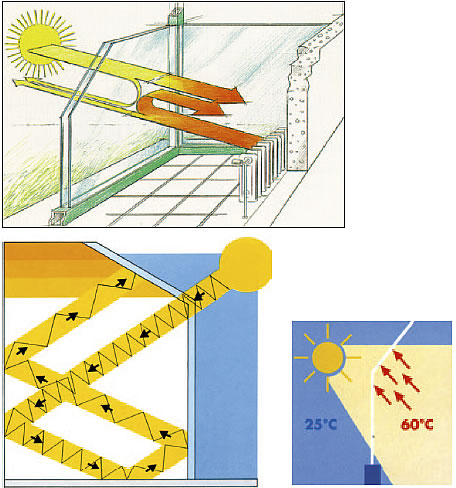

Рис. 6.2.3.1.

Рис. 6.2.3.2. накопичення теплової енергії сонця в межах замкнутого заскленого простору. Перегрів приміщення зимового саду за рахунок впливу сонячної радіації

Звичайне віконне скло добре пропускає ультрафіолетове випромінювання, видиме світло і короткохвильове інфрачервоне випромінювання сонця і, набагато гірше — довгохвильове інфрачервоне випромінювання, що виходить від нагрітих поверхонь приміщення. Тепло, таким чином, не може вийти назовні і акумулюється в межах замкнутого простору (рис. 6.2.3.2) — відбувається перегрів приміщення.

Багато рослин погано переносять температуру вище 27 °с, а у багатьох яскраве сонце обпікає листя. Очевидно, що висока температура всередині зимового саду є абсолютно неприйнятною для людини. Для регулювання параметрів мікроклімату в зимових садах застосовуються автоматизовані системи, що включають в себе групу пристроїв, керованих з єдиного пульта, програмованого вручну або за допомогою комп’ютера.

Система автоматичної вентиляції зимового саду si-wiga-bus-system, вироблена підприємством «siegenia-aubi», дозволяє забезпечити ефективний режим провітрювання приміщення зимового саду пріоритетно — в літній період, коли зимового саду потрібна найбільш інтенсивна вентиляція. Крім того, окремі елементи системи можуть бути задіяні для організації зимового провітрювання приміщення.

Інтегрована система вентиляції si-wiga-bus-system включає в себе групу пристроїв, призначених для виконання певних функцій і керованих від єдиного центрального пульта (рис. 6.2.3.3) . На конкретному будівельному об’єкті може застосовуватися як весь системний комплекс, так і окремі пристрої, цілеспрямовано групуються для вирішення певних завдань. Система дуже проста в монтажі та експлуатації; окремі блоки з’єднуються між собою за допомогою звичайного телефонного кабелю. Основним елементом системи, її «мозковим центром», є центральний керуючий блок aerotronic (поз.1 рис. 6.2.3.3), який, як правило, монтується всередині зимового саду на стіні основного будинку, до якого примикає зимовий сад. У блоці aerotronic встановлені датчики, що зчитують значення температури і відносної вологості внутрішнього повітря відповідно в інтервалі t = 0 … 50 °с і f = 30 … 80 %. Відповідно до функціональним призначенням приміщення (зимовий сад, басейн, тренажерний зал та ін.) програмуються критичні значення контрольованих параметрів, що визначають граничні умови комфортності в приміщенні зимового саду.

При настанні будь-якого критичного значення з запрограмованих параметрів: температури (наприклад, t крит = + 30 °с-гранично допустима температура для рослин, що ростуть в зимовому саду) або вологості (наприклад, f крит = 60% — максимально допустима вологість для людини) або запрограмованого критичного поєднання температури і вологості (наприклад, t крит = + 25 °с при f крит = 60%), з блоку aerotronic йде сигнал на включення вентиляторів і відкривання заслінок і клапанів припливних пристроїв типу aeromat , розташованих на стінах зимового саду і покрівельних витяжних пристроїв аеrojet (див .розділ 6.1.2).

При включенні припливних і витяжних пристроїв здійснюється інтенсивне провітрювання приміщення зимового в режимі примусової вентиляції (рис. 10.2.2.4) протягом певного інтервалу часу. Провітрювання буде здійснюватися в безперервному або переривчастому режимі до тих пір, поки значення контрольованих параметрів не досягнуть нижнього значення, запрограмованого на керуючому блоці aerotronic .

Рис. 6.2.3.3.
1-центральний керуючий блок (аеrotronic)
2-припливне пристрій (aeromat)
3-витяжний даховий пристрій (аеrojet)
4а і 4б-метеостанція
5-блок управління відкриванням-закриванням вікон
6-блок управління відкриванням-закриванням затінюючих маркіз
7-затінюючі маркізи
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок

Рис. 6.2.3.4. схема примусової вентиляція зимового саду за рахунок групи стінових і покрівельних приладів. Повітря видаляється з верхньої-найбільш перегрітої зони приміщення
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок

Рис. 6.2.3.5. метеостанція aerotronic wetterstation. Загальний вигляд.
1-пристрій для вимірювання швидкості вітру
2-датчик температури і вологості
3-датчик дощу
4-датчик сонячної радіації, орієнтований по чотирьох сторонах світу
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок

При необхідності в системі si-wiga-bus-system в якості припливних елементів можуть бути задіяні вікна, керовані електроприводами дистанційного відкривання (див.розділ 6.1.1) , а на даху зимового саду встановлений блок метеостанції — aerotronic wetter-station (поз. 4 рис. 6.2.3.3 і рис. 6.2.3.5), призначеної для зчитування параметрів зовнішнього клімату і оснащеної пристроєм для вимірювання швидкості вітру, датчиком дощу і датчиком сонячної радіації. За допомогою блоку aerotronic wetter-station здійснюється інтегрована робота припливно-витяжних пристроїв і системи затінення покрівлі за допомогою додаткових сонцезахисних пристроїв — маркіз (поз.7 рис. 6.2.3.3) .

Вимірювач швидкості вітру представляє з себе класичний анемомометр, забезпечений крильчаткою у вигляді хреста робінзона. У хресті робінзона на кінцях хрестовини укріплені чотири порожнистих півкулі, звернених опуклістю в одну сторону. Під дією вітру хрестовина обертається т. К. На чашку, звернену до напрямку вітру увігнутою стороною тиск більше, ніж тиск на чашку, звернену опуклою стороною. На відміну від стандартного анемометра, датчик вітру, що встановлюється на даху зимового саду, забезпечений тахометрической машиною, що перетворює енергію обертання в електричний сигнал.

Датчик дощу єБути не тільки статично міцною, але і оптимальною за розмірами, красивою і по можливості економічною.

Мікроклімат зимового саду та обладнання

Вентиляція

Для гарного самопочуття людей і рослин, що знаходяться в зимовому саду, важливий показник відносної вологості. Більшості «живих істот» комфортно, коли він становить 40-60 % (тільки тропічним рослинам потрібно 80-90 %). Рівень вологості безпосередньо пов’язаний з температурою: навіть незначні її зміни призводять в рух і зіштовхують між собою повітряні маси.

А коли відбувається зіткнення теплого вологого повітря з холодними поверхнями, випадає конденсат, скла і профілі запотівають. Тому вже в самій конструкції зимового саду передбачені заходи, що запобігають утворенню конденсату. Наприклад, в алюмінієвих профілях існують терморозриви, виготовлені з морозостійких поліуретанових, поліамідних або epdm-вставок. Вони поділяють профіль на дві частини, так що холодна його частина, що знаходиться на вулиці, відокремлена від теплої внутрішньої. Але навіть при хорошій теплоізоляції стійок і нормальному опаленні повністю уникнути випадання конденсату навряд чи можливо, якщо не продумати систему вентиляції. Саме вона сприяє зменшенню вологості повітря і забезпечує ще одна умова сприятливого мікроклімату в зимовому саду – приплив свіжого повітря.

Вентиляція буває природною і примусовою. Природна діє строго відповідно до законів фізики. Як відомо, повітря, нагріваючись, завжди прагне вгору, під стелю. Тому в нижній частині стін зимового саду передбачають відкриваються стулки, через які в приміщення надходить холодне свіже повітря. У покрівельної частини, як можна ближче до коника, встановлюють спеціальні люки, що випускають надлишковий тепле повітря. Різниця в висоті-обов’язкова умова циркуляції повітряних мас.

Ще один варіант природної вентиляції-зовнішнє повітря надходить в приміщення через решітки або кватирки, розташовані на рівні підлоги, а виходить зі стулок у верхній частині прозорих стін. Отвори повинні розташовуватися рівномірно по всьому об’єму і по діагоналі один до одного, тільки тоді потік повітря «облетить» весь зимовий сад. В іншому випадку конвекція буде відбуватися нерівномірно — в тому чи іншому кутку. Подібна система підходить для засклених приміщень, ширина яких понад 6 м або які мають маленький дах. Але якщо дах велика і висока, без люків на ній не обійтися. Вентиляційні решітки, які монтуються в парапет, дозволяють провітрювати зимовий сад, не відкриваючи вікно. На заході вони поширені багато в чому з міркувань безпеки: вночі крізь невелику решітку людина не зможе проникнути всередину, а свіже повітря – запросто. У нас же котеджі найчастіше знаходяться в охоронюваних зонах, тому решітки, які до того ж доведеться на зиму закривати, – варіант не настільки вдалий, як стулки.

Кількість, габарити, розташування вентиляційних отворів залежать від багатьох факторів, серед яких конфігурація, обсяг зимового саду, його орієнтація по сторонах світу і навіть роза вітрів. Зазвичай площа стулок і люків становить 5-10 % від загальної площі скління. Але чим більше ви встановите відкриваються елементів (особливих рам, петель, замків або ручок), тим вище буде вартість споруди.
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок

Природна вентиляція може бути автоматичною. Нерідко вона включається в загальну систему підтримки мікроклімату, діючи з освітленням і опаленням. У зимовому саду великої площі варто встановити примусову вентиляцію. Це можуть бути припливно-витяжні системи, які забирають повітря з вулиці, або кондиціонери, що працюють з повітрям, вже наявним в приміщенні. Дуже красиво виглядають в зимовому саду фени — лопатеві вентилятори, які кріпляться під стелею. Плюс механічних пристроїв в тому, що вони дозволяють плавно регулювати інтенсивність повітрообміну і завжди рівномірно «перемішують» повітря, мінус – споживання енергії і не робота в разі відключення електрики. Так, дивно влітку дихати кондиціонерним повітрям, а не свіжим повітрям з вулиці. Тому фахівці рекомендують завжди поєднувати примусову вентиляцію з природною.

Ще простіші системи – це системи кватирок. При нагріванні тепле повітря починає підніматися вгору. Тому кватирки, розташовані у коника, більш ефективні. Не слід захоплюватися великою кількістю кватирок. Це підвищує витрати на створення теплиці і збільшує навантаження на каркас. Для повноцінної вентиляції загальна площа приконькових кватирок повинна становити 1/6 площі підлоги. Повітрообмін і подальше охолодження відбуваються швидше, якщо є бічні кватирки. Їх розташовують трохи вище поверхні грунту або на рівні стелажів і по можливості з обох сторін. Всі кватирки повинні бути відрегульовані і легко відкриватися і закриватися, особливо це важливо для приконькових кватирок.

Максимальна вентиляція відбувається, якщо при повному відкриванні кватирки продовжують лінію протилежного боку даху, тобто розташовуються паралельно коника. Однак на практиці оптимальна установка кватирок утруднена, і вони, як правило, відкриті під більш гострим кутом. Повністю відкриті кватирки ефективно вловлюють потік холодного повітря і направляють його вниз до підлоги. Коли потік нагрівається, він піднімається вгору і виходить назовні через кватирки, розташовані з підвітряного боку. Таким чином, в сонячні дні в теплиці відбувається швидкий повітрообмін. Але слід побоюватися протягів, особливо при вирощуванні тропічних рослин.

Способи відкривання кватирок

Способи відкривання кватирок вручну хоча і надійні, але, на жаль, повністю залежать від людини. Його забудькуватість може погубити цінні рослини. Тому були розроблені автоматичні пристрої для відкривання і закривання кватирок. Контроль здійснює перемикач, з’єднаний з термодатчиком.

Для невеликих приміщень можна самим зробити пристрій для автоматичного відкриття і закриття кватирок. Можна виготовити гідроциліндр, який працює на звичайному машинному маслі, навіть забрудненому. Працює точно і ефективно.

У більш складних пристроях контроль за роботою здійснюється з урахуванням ряду погодних факторів. Датчики вітру приводять в рух мотори, що закривають кватирки, щоб уникнути протягів. При погоді кватирки закривають датчики дощу. Температурні датчики реагують на підвищення хмарності і подальше зниження температури. Існують також системи контролю, засновані на зміні інтенсивності сонячного освітлення.

Опалення

Зимовий сад можна опалювати різними способами:

· радіаторами, підключеними до центрального опалення;

· автономними електричними опалювальними приладами;

· за допомогою повітря, нагрітого кондиціонером;

· «теплою підлогою » — як електричним, так і з рідким теплоносієм.

Часто використовуються комбінації цих систем (не слід забувати і про інфрачервоне випромінювання, що нагріває повітря). В принципі можна розрахувати кількість радіаторів, необхідних для спорудження. Для цього треба врахувати загальну площу приміщення, площу «прозорих» поверхонь і теплотехнічні характеристики огороджувальних конструкцій (профілів і світлопропускаючих елементів). Однак на температуру всередині зимового саду впливають і інші фактори, наприклад, величина теплового випромінювання або місце розташування споруди.

Слід також звернути увагу на те, щоб ви самі не порушили рух повітря, знизивши при цьому ефективність, загородивши радіатор спинкою дивана, встановивши над ним підвіконня і т.д. Крім того, у більшості сучасних радіаторів регулюється потужність. Тому в багатьох випадках розрахунок опалення можна спростити: розрахувати кількість радіаторів, потрібне для закритого приміщення такої ж площі, і встановити їх в два рази більше. Рекомендується розташовувати радіатори по периметру зимового саду. Тоді приміщення буде обігріватися рівномірно, не з’являться «застійні зони». Більш того, тепле повітря знижує утворення конденсату на холодних поверхнях скла або профілю, але тільки в тому випадку, якщо повітря рухається. Тому без вентиляції в заскленому споруді обійтися неможливо.

Скління

В якості світлопрозорого матеріалу для фасадів і покрівлі зимового саду найчастіше застосовують склопакети. Від кількості камер залежить клімат в приміщенні: за однокамерними стінами холодніше, за двокамерними – тепліше. Але звичайний склопакет, незалежно від кількості камер, не здатний в належній мірі зберегти додаткове джерело тепла взимку – сонячну енергію. Влітку він також не зможе перешкодити вільному проникненню теплових променів всередину саду. Причина цього-фізичні властивості скла.

Частина надходить сонячної енергії склоПропускає, частина відображає і поглинає. Звичайне скло поглинає довгохвильове інфрачервоне випромінювання і короткохвильові ультрафіолетові промені, при цьому майже без зміни пропускаючи видиме світло і короткохвильове теплове випромінювання. Промені, потрапляючи всередину, нагрівають стіни, підлогу, предмети інтер’єру, які в свою чергу самі починають «опалювати» приміщення. Але якщо в склопакеті встановлені звичайні скла, то він, легко пропускаючи корисне випромінювання, так само легко випускає його назовні.

Для поліпшення теплоізоляції зимового саду використовують енергозберігаючі скла. На одну з поверхонь такого скла наноситься низькоемісійне покриття з найдрібніших частинок металів, які неможливо побачити неозброєним оком. Взимку таке покриття відображає «теплі» промені назад в приміщення, майже не впливаючи при цьому на оптичні властивості скла. Існують два основних типи стекол з напиленням: к-скло і е-скло (іноді зване і-склом). Останнє краще зберігає тепло, проте його покриття «м’яке», тому таке скло більш трудомістке у виробництві.
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок

У складі склопакета покриття, як правило, знаходиться на тій стороні скла, яка звернена всередину. Іноді власники будинків, бажаючи поліпшити клімат в заскленій прибудові, влаштовують стіни з двокамерних склопакетів, де відразу два скла мають низькоемісійне покриття. Це дороге рішення підвищує теплотехнічну ефективність стін, хоча основна частина випромінювання відбивається вже першим склом. У літню пору засклена поверхня, навпаки, є основним джерелом надлишкової сонячної радіації. Але к-і е-скла і влітку ефективні: вони відображають промені, тому разом з іншими сонцезахисними заходами покращують самопочуття «мешканців» зимового саду.

Фасади зимового саду можуть виконуватися з сонцезахисних стекол (найчастіше в складі склопакета). Це тоновані в масі або покриті плівками (нерідко дзеркальними) скла, які поглинають, проте майже не відображають сонячну енергію і ультрафіолет. Замінити скла з низькоемісійним напиленням вони не зможуть, зате захистять від сторонніх очей. Основні кольори таких стекол-бронзовий, сірий, зелений, блакитний, коричневий. Слід пам’ятати, що через високий рівень поглинання теплової енергії і, як наслідок, сильного нагріву такі скла в незагартованому вигляді застосовувати не можна. Іноді замість напилення використовують спеціальну плівку, яка натягується між склопакетами, утворюючи додаткову камеру.

Для максимального використання сонячного світла отвори вікон розміщують так, щоб їх довга вісь була орієнтована по можливості із заходу на схід. У цьому положенні зведені до мінімуму тіні, а сонячні промені проникають в зимовий сад під найоптимальнішим кутом.

Дуже важливо мати зручний прохід в сад з дому. Найкраще розташувати теплицю поруч з будинком, особливо це стосується оранжерей або зимових садів. Таке розміщення дозволить створити єдину систему обігріву будинку та зимового саду, уникнути витрат на установку додаткового обладнання і знизити наступні витрати на догляд за теплицею.

При розташуванні зимового саду уздовж південної, південно-східної або південно-західної сторін, він буде нормально освітлений і захищений взимку.

При установці автоматичної або напівавтоматичної системи поливу більш ніж необхідно обладнати оранжерею або зимовий сад системою центрального водопостачання.

Система автоматизації

Системи автоматичного контролю за мікрокліматом зимового саду – зручне, але дороге задоволення. Проте, така система звільняє власника від постійного занепокоєння про рослини, позбавляє від маси робіт, і дозволяє придбати впевненість, що забудькуватість або неуважність погубить ніжні рослини. Ви можете виїхати у відпустку або відрядження і не турбуватися про долю своїх вихованців.

Універсальний контролер управляє абсолютно всім-від поливу до аварійного освітлення. З його допомогою можна змінювати температуру, включаючи і вимикаючи нагрівачі, підтримувати потрібну вологість (використовуючи зволожувач і кондиціонер) і освітленість (використовуючи світильники і керовані штори). Контролер «знає» норми і терміни поливу кожної рослини, «розрізняє», контролює температуру води для поливу, «стежить» за наявністю людей – якщо датчики руху, які використовуються і для автоматичного включення підсвічування, дають сигнал про присутність господаря – полив, щоб уникнути неприємностей, краще трохи відстрочити.

Автоматика може управляти і фонтанами в саду — динамічно змінюється картина струменів позитивно діє на психіку людини.

Мікроклімат

Мешканцям зимового саду (і рослинам, і людям) для гарного самопочуття необхідні певні температура і вологість, достатня освітленість і приплив свіжого повітря. Підтримування нормальної температури (в середньому + 20-22 °с для людини) – найбільш важлива і складна задача, оскільки зимовий сад – це конструкція зі скла або інших світлопропускаючих матеріалів, а значить, в наших погодних умовах взимку вам неминуче доведеться боротися з переохолодженням, влітку – з перегрівом повітря всередині споруди.

Якщо говорити про різницю між вирощуванням рослин у відкритому грунті і закритому, – будь то приватний зимовий сад, оранжерея або промислова теплиця, – то переваги останнього полягають в можливості створювати штучне кліматичне середовище, яка і називається мікрокліматом.
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок

Підтримка того чи іншого температурного режиму, який відповідає вимогам вирощуваних рослин, безпосередньо пов’язаної з ним вологості, інтенсивності освітленості, і достатнього повітрообміну, – ось головне, що потрібно в регулюванні мікроклімату. Адже зимовий сад-це складна екосистема, а не просто декоративне оформлення інтер’єру. І кожному виду рослин відповідає певна оптимальна температура і вологість.

Освітлення

Дуже важливо освітлення зимового саду. По-перше, освітлення, що забезпечує комфортні умови для мешканців і гостей у вечірній і нічний час. Це стандартний набір люстр, світильників, бра, торшерів. Особлива увага повинна бути приділена декоративному освітленню. Спрямовані або точкові світильники підкреслять красу рослин і оригінальність дизайну.

З цим проблем також не буде, вибір їх у продажу величезний. Джерела світла не фіксуються і можуть переміщатися. По-друге, що більш важливо, це підсвічування рослин з фізіологічної точки зору, якщо немає скляного даху і рослини розташовані далеко від вікон. В цьому випадку допоможуть світильники зі спеціальними лампами, розраховані на підсвічування рослин. Досвічувати рослини бажано не більше 12 годин на добу в денний час, не порушуючи природний цикл їх зростання. Це, звичайно ж, не всі тонкощі в догляді за зимовим садом, але при бажанні освоїти ці премудрості цілком можна.

У погано кондиціонованих зимових садах влітку дуже жарко, а взимку-занадто холодно. Використовуючи відповідні сонцезахисні системи, вентиляцію та опалення, ви легко позбудетеся від подібних проблем.

Накидаючи креслення зимового саду, необхідно визначити курс майбутніх кліматичних умов в приміщенні. В принципі, висоту прибудови потрібно планувати з урахуванням її естетичного сприйняття. Тому що: чим вище споруда, тим далі тепле повітря піднімається вгору, і тим прохолодніше біля підлоги. У цьому випадку не обійтися без ефективної системи вентиляції: найчастіше, як правило, на вентиляційну поверхню припадає близько 10% площі скління. Це всього лише теоретичне значення, тому що розрахунок параметрів вентиляції залежить від багатьох факторів — від висоти стель і розміщення конструкції щодо сторін світла, від затінення і використання. До речі, в професійному плануванні системи вентиляції двері можуть не братися до уваги.

В особливих випадках потрібні системи механічної вентиляції, коли рух повітря здійснюється вентиляторами. Це стосується, наприклад, зимових садів з дуже низькими стелями, які в літній період сильно нагріваються. Вентилятори зазвичай монтуються в області фронтону, в спеціальний вентиляційний вихід в конику даху. Вентиляційні пристрої працюють від мережі змінного струму або від 12-ти вольтових сонячних батарей і мають автоматичне управління. Радіатори опалення зимового саду без проблем можна підключити до системи центрального опалення будинку. При цьому, опалювальний котел повинен бути досить потужним, крім того, рекомендується встановити додатковий датчик температури. Щоб вирахувати необхідну потужність нагріву, слід врахувати коректні коефіцієнти температурного розширення даху і фасаду. У цьому полягає найпоширеніший джерело помилок, тому що плоска скляна дах має більш високий коефіцієнт теплопередачі (= більш високоюНеобхідна система>опалення зимового саду . Передача тепла в скляних приміщеннях, які піддаються впливу сонячних променів, заснована на властивостях скла. Саме останні дозволяють короткохвильовому випромінюванню проникати крізь скло, нагрівати предмети всередині, але не випускати енергію інфрачервоних хвиль, яку випромінюють нагріті предмети. Користь є не тільки від прямого сонячного лікування, але і від хмарного неба.

При правильному застосуванні сонячної енергії найбільш ефективно використовувати випромінювання, яке не перевищує комфортні межі температури — 30°с. Тепло акумулюється в стінах, підлозі, надходження теплого повітря відбувається з будинку, з яким з’єднується зимовий сад. Для правильної експлуатації всі перераховані вище параметри потребують невпинної регулюванню.

Зимовий сад схожий на складний мікроорганізм. У ньому потрібно дотримуватися такі характеристики:
— стійкість до впливів атмосферного середовища
— безпечна конструкція
— захист внутрішнього середовища від перегріву і переохолодження
У складних випадках пам’ятайте, що тільки професіонали в змозі комплексно підійти до вирішення цих питань.

опалення зимового саду

Що стосується опалення, то зимові сади діляться на опалювальні і неопалювані.
Якщо сад неопалювальний, то він стає свого роду термо-буфером, що з’єднує основну будівлю з вулицею. Таким чином, основна будівля віддає менше тепла назовні, менша різниця температур між зимовим садом і основною будівлею дозволяє економити на витраті тепла для опалення. Але при такому варіанті цілорічне використання зимового саду в якості житлового приміщення неможливо.

Є додаткове джерело тепла, який завжди під рукою і його можна використовувати досить ефективно-сонячна енергія . Одержуване її кількість залежить від декількох факторів:
— інтенсивність випромінювання тепла
— кут падіння променів
— тип скління.

У неопалюваному зимовому саді в холодну пору року, коли температура дуже низька, може утворюватися лід і конденсат. Тому для садів такого типу рекомендують використовувати теплоізолюючі скла.

У разі цілорічного використання зимового саду, як житлового приміщення, наявність опалювальної системи строго обов’язково. Для економії втрати енергії необхідно так само правильно вибрати тип скління.

Якщо ваш вибір-опалювальний зимовий сад, то система автономного опалення повинна бути запланована на стадії проектування будинку. Для складання подібного проекту слід звернутися в ліцензовані організації, які в обов’язковому порядку виїжджають на об’єкт. Спеціаліст проаналізує розмір приміщень, вид і ефективність теплоізоляції, розташування дверних прорізів і вікон, і складе для вас найбільш оптимальний тип системи, визначить її потужність, кількість і довжину труб, враховуючи можливі тепловтрати.

Для установки опалювального підлогового котла, вам знадобиться окреме приміщення-котельня. Установку системи опалення, засновану на роботі даного обладнання потрібно проводити на етапі будівництва будинку. Якщо розводка труб опалення передбачається прихована (в підлозі або стінах), то монтаж потрібно проводити до того, як ви приступите до оздоблювальних робіт. Якщо розводка запланована зовнішня, то її виконують після фінальної обробки.

Альтернативою підлогового котла можуть стати радіатори, підключені до системи центрального опалення, автономні опалювальні прилади, використання нагрітого повітря, теплих підлог (електричних і з рідкими теплоносіями). Досить часто використовують комбінації перерахованих варіантів. При цьому не варто забувати про постійне і незмінному джерелі тепла – інфрачервоному випромінюванні.

Кількість необхідних радіаторів розрахувати не так складно. При визначенні цієї кількості потрібно брати до уваги наступне:
— яка загальна площа приміщення
— кількість прозорих поверхонь і їх площа
— теплові і технічні характеристики світлопропускаючих елементів і профілів.
Крім того, потрібно враховувати і те, де сад знаходиться, наскільки сильне теплове випромінювання радіатора. А воно може змінюватися в залежності від оточуючих його предметів. Якщо закрити радіатор підвіконням, та ще й повісити декоративний екран, то ви отримаєте набагато меншу ефективність в його роботі. Так само, потужність радіатора можна регулювати вручну, за допомогою спеціального регулятора.

Маленька хитрість:

Можна не дуже замислюватися про супутні фактори і спростити підрахунок кількості радіаторів. Для цього підрахуйте, скільки вам знадобиться радіаторів для звичайного приміщення з такою ж площею, як у вашого зимового саду, а потім помножте його на два. Ви отримаєте потрібну цифру.

Для рівномірного прогрівання всього приміщення зимового саду, радіатори необхідно розташувати по всьому периметру . Причому чим ближче до скляних поверхонь, тим краще, тому що тепле повітря перешкоджає утворенню конденсату. Тільки обов’язковою умовою має бути постійний рух теплого повітря.

Ще раз нагадуємо: ніякого зимового саду не може бути без грамотно налагодженої системи вентиляції. Якщо ви будуєте зимовий сад в кліматичній зоні, де взимку випадає сніг, то не забувайте про те, що його потрібно буде прибирати з даху будівлі. Якщо перепад температур між дахом і навколишнім середовищем достатній, то сніг розтане. Тому необхідно встановити обігрів водостічних труб і жолобів, щоб тала вода могла безперешкодно піти, а не перетворитися в лід.
Такі прості заходи допоможуть знизити вплив снігової маси на будівлю, а так само дати доступ сонячним променям в приміщення.

Для існування і функціонування зимового саду важливу роль відіграє вентиляція , саме вона створює необхідний мікроклімат. Від неї залежить наявність свіжого повітря і відтік переробленого.

У зимовому саду не доречно використовувати кондиціонери (спліт-системи), тому що вони просто підтримують задану температуру. Звичайно, просто охолодити або нагріти повітря вони можуть, але в зимовому саду важлива правильна система вентиляції, тому що повітря повинен бути придатним для життєдіяльності рослин. Для того щоб вона функціонувала нормально, потрібно забезпечити як витяжку повітря, так і його доступ.
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок
Для організації системи вентиляції існують два варіанти:
1. Природна вентиляція, яка здійснюється за рахунок присутності люків в покрівлі, грамотної комбінації стулок і наявності вентиляційних клапанів.
2. Система вентиляції з отворами, що відкриваються, припливно-витяжна. У покрівлі встановлюють витяжні пристосування, а в нижній частині зимового саду – припливні.

Незалежно від способу вентиляції, 20% площі всієї поверхні повинно безпроблемно відкриватися. Для цього оптимально підходять вбудовані фрамуги, які відкриваються автоматично. Якщо на панель, яка контролює вентиляцію, надходить сигнал від датчика про зниження або підвищення вологості або температури, то вікна закриваються або відкриваються автоматично.

Завдання вентиляційної системи для зимового саду-контроль температури і вологості, а так само відтік і приплив свіжого повітря в споруду. Найбільш часто вікна для вентиляції встановлюють з південно-західної або південної сторони. Такий стан вікон найбільш ефективно для профілактики задухи в сонячні спекотні дні.

Електровентилятори здійснюють повітрообмін і регулюють відповідний клімат в зимовому саду. Причому працюють вони і на витяжку і на приплив повітря. Механічні вентилятори працюють на приплив, доставляючи свіже повітря над підлогою, чим сприяють посиленню ефекту кондиціонування.

Природна вентиляція зимового саду
У дах найчастіше монтують механізми природної вентиляції-клапани .
Відкриття і закриття клапанів відбувається за допомогою термогідравлічного циліндра. Він знаходиться внизу клапана. Віск, що міститься в циліндрі, стає м’яким і розтікається, коли навколо циліндра повітря досягає заданої температури (цифра температури залежить від виду циліндра і встановлюється в залежності від потреби). Розтікся віск рухає поршень, клапан вентиляції спрацьовує, вентиляція відкривається. При зниженні температури обсяг воску зменшується, пружина в циліндрі тисне на поршень. Відбувається зворотний процес, клапан закривається.

Повітрообмін в середньому досягає 200-300 м3/год. Заміна термогідравлічного циліндра електричним приводом дозволяє управляти клапаном електричним шляхом. Розкривши самого клапана розташовують на різній висоті. У внутрішній стороні можна розташувати сітку з нержавіючої сталі, як захист від комах.

Значення температури (при відкритті / при закритті) :
16-21°c / 19-14°c
19-23°c / 21-16°c
21-25°c / 22-18°c
25-29°c / 25-23°c

способи припливу повітря для вентиляції зимового саду

Система вентиляції в зимовому саду дозволяє контролювати мікроклімат в приміщенні і створювати оптимальні умови для вирощування рослин.

Такі матеріали, як скло, пластик, метал зупиняють приплив свіжого повітря ззовні. Це може привести до надмірної вологості і утворення конденсату в зимовому саду. Крім того, в закритому непровітрюваному заскленому приміщенні в жарку літню погоду температура може досягати +70 градусів за цельсієм.

Важливими складовими системи вентиляції є забезпечення припливу свіжого повітря, витяжка відпрацьованого теплого повітря і повітрообмін. Для досягнення оптимального результату в нижній частині стіни роблять припливні отвори, а у верхній – витяжні. Щоб уникнути протягів, ці отвори розміщують в шаховому порядку.

Для створення регульованого повітрообміну в зимовому саду влаштовують повітропровід з повітрозабірниками, розташованими під стелею. У них можна встановити вентилятори . Щоб забезпечити циркуляцію повітря в приміщенні, можна використовувати стаціонарний або переносний вентилятор. Важливо, щоб він був низькошвидкісним і працював безшумно.
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок
Приплив повітря з вулиці по підземній трубі
Раціональний, хоча і трудомісткий спосіб організації припливу повітря. Припливне отвір розташовують в стіні або в підлозі зимового саду. Цей спосіб хороший тим, що, проходячи по трубі під землею, холодне повітря трохи нагрівається, а гарячий – охолоджується.
Системи вентиляції зимових садів від компанії  есток. Управління мікрокліматом в зимових садах способи відкривання кватирок
Перевага полягає в тому, що температура повітря буде завжди стабільною. В цьому випадку потрібні дві вентиляційні труби. По одній повітря з вулиці надходить в підвал, по іншій – з підвалу в зимовий сад. Припливне отвір в зимовому саду можна зробити як в стіні, так і в підлозі.

Приплив повітря з вулиці
Найбільш простий спосіб організації припливу повітря. У стіні залишають отвір, закриваючи його гратами. Для посилення припливу повітря іноді ставлять вентилятор.
