У цій статті я напишу про те, як виконується з’єднання пластикових каналізаційних труб між собою, з чавунними трубами, а також з фасоніною різних типів. Деякі рішення можуть здатися незвичними, проте вони цілком здатні виручити вас при монтажі складних конфігурацій стічної системи.

Загальні правила

Ряд правил актуальний для монтажу будь-якої каналізації незалежно від типу труб і використовуваної фасоніни.

  • розтрубні з’єднання самопливної каналізації завжди збираються так, щоб розтруби були спрямовані проти руху стоків . В цьому випадку внутрішня поверхня трубопроводу буде максимально гладкою, позбавленої нерівностей, які можуть стати причиною засмічень;
  • труба прокладається з постійним ухилом по ходу стоків . Оптимальна величина ухилу визначається діаметром:
  • труби не монтуються з вигином або внатяжку . Повороти здійснюються тільки за рахунок фасонних елементів;

Поліетиленова каналізаційна труба завдяки еластичності полімеру все-таки допускає незначні вигини.
Для пвх, поліпропілену і тим більше чавуну внутрішні напруги протипоказані: в поєднанні з перепадами температури вони часто призводять до появи тріщин.

  • з’єднання на поворотах і відгалуженнях виконуються косими трійниками і напіввідводами під кутами 30 — 45 градусів . Тим самим виключається переповнення труби при залпових скидах і спрощується прочищення при засміченнях: трос або каналізаційна дріт проходять плавний вигин з мінімальним опором. Крім того, на трійнику вони завжди рухаються по ходу, не загинаючись в протилежну сторону;

Тютелька в тютельку: зєднання пластикових каналізаційних труб

  • складні збірки з декількома фасонними елементами обов’язково фіксуються хомутами . Ця інструкція виключить мимовільну розстиковку розтрубних з’єднань;
  • горизонтальні ділянки, зібрані з пластикових труб, фіксуються хомутами, кліпсами, опорами або підвісами через кожні 8-10 діаметрів труби . В іншому випадку через 1-2 роки служби труби провисають, утворюючи ділянки з контруклонами, кожен з яких є потенційним місцем засмічення;
  • при складанні стояків труби кріпляться на кожному розтрубі . Аналогічно монтується чавунна лежневка (горизонтальна каналізація);

Тютелька в тютельку: зєднання пластикових каналізаційних труб

  • з’єднання чавунних і пластикових каналізаційних труб виконується з рядом обмежень, пов’язаних з різницею в міцності і кільцевої жорсткості . Зокрема, не можна карбувати пластикову трубу в чавунному розтрубі і використовувати чавунну фасоніну або трубу для заміни ділянки пластикового стояка. У першому випадку пластик сумніветься, у другому пластикові розтруби з часом зруйнуються під вагою чавуну.

Обійти останню проблему все-таки можна. Для цього достатньо забезпечити жорстке кріплення всіх чавунних фасонних елементів і труб до капітальної стіни.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Карбування пластикової труби в чавунному розтрубі-погана ідея.

пластик з пластиком

Як з’єднати каналізаційні пластикові труби при складанні самопливної побутової каналізації? для з’єднання і труби, і фасоніну комплектуються розтрубами з гумовими кільцевими ущільнювачами. Труба з деяким зусиллям вставляється в розтруб — і можна монтувати наступний стик.

На відміну від чавунних розтрубів, що вимагають карбування, пластикова каналізація при необхідності настільки ж легко демонтується або розбирається для прочищення.

Як своїми руками відрізати пластикову трубу за місцем і підготувати її до стикування з розтрубом?

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Я роблю це наступним чином:

  1. розмічаю положення різу з урахуванням глибини розтруба;
  2. обертаю трубу листком паперу, поєднавши його краю, і проводжу по краю листка окружність. Вона буде в точності перпендикулярна поздовжньої осі;

Тютелька в тютельку: зєднання пластикових каналізаційних труб

  1. відрізаю трубу по розмітці болгаркою з абразивним кругом. По металу або по каменю-все одно;

Саме абразивний круг дає ідеально точний різ з мінімальною кількістю задирок.
Дискова пила, ручна ножівка і навіть алмазний круг ріжуть пластик куди грубіше.
Абразивна різання непридатна тільки для поліетиленових труб: полімер має більш низьку, ніж у пвх і поліпропілену, температуру плавлення і починає текти.

  1. тим же абразивним кругом знімаю зовнішню фаску. Вона сильно спростить збірку розтрубного з’єднання;
  2. гострим ножем зачищаю внутрішню поверхню від задирок.

Як зібрати розтруб, якщо труба не хоче входити в кільцевий ущільнювач?

  • переконайтеся, що кільце ущільнювача не перекручено і по всьому колу укладено в кільцеву канавку в розтрубі;

Тютелька в тютельку: зєднання пластикових каналізаційних труб

  • нанесіть на внутрішню поверхню розтруба трохи рідкого мила або будь-який інший мастила на водній основі. Ні в якому разі не використовуйте для змащення машинне масло та інші пмм: вони змусять гуму ущільнювача розтріскатися.

Чи можна з’єднати разом дві безраструбних пластикових труби? розумітися. Для цієї мети служить каналізаційна муфта-короткий патрубок з двома розтрубами.

Монтаж виконується точно так же, як у випадку стикування розтрубних труб.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

При монтажі горизонтальних ділянок каналізації , яку не передбачається розбирати для, практикується збірка на силіконовий герметик.

Гірше від цього точно не стане: силікон забезпечить герметичність навіть в тому випадку, якщо при довгому просте гумові ущільнювачі втратять еластичність і дадуть течі. Однак я настійно рекомендую читачеві утриматися від економії на герметику: дешевий силікон не тримається на гладкому пластику, позбавляючи додаткове ущільнення всякого сенсу.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

компенсуючий патрубок

Що робити, якщо додатковий фасонний елемент (трійник, хрестовину, ревізію і т. Д.) потрібно врізати в пряму ділянку труби?

На виручку прийде компенсуючий патрубок, забезпечений подовженим розтрубом.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Врізка виконується так:

  1. вирізається ділянку труби. Бажано-близько розтруба. Якщо найближчий розтруб далеко, на гладкий кінець нижньої по ходу стоків труби надівається каналізаційна муфта;
  2. на верхню трубу до упору натягується компенсатор;
  3. в розтруб нижньої труби або муфти вставляється гладкий кінець фасоніни, яку ми хочемо змонтувати;
  4. компенсуючий патрубок опускається по трубі в розтруб фасонного елемента;
  5. горловина останнього фіксується хомутом або кліпсою, щоб запобігти її зміщення і розстиковку з’єднання.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

пластик з чавуном

Як з’єднати чавунну каналізаційну трубу з пластиковою при заміні ділянки старої каналізації?

  • пластикова труба вставляється в чавунний розтруб відповідного діаметру через гумову манжету — ущільнювач. Розтруб потрібно попередньо очистити від іржі, відкладень і залишків старої закладення (цементного розчину і каболки). Не завадить нанести між розтрубом і манжетою силіконовий герметик: внутрішня поверхня розтруба майже завжди має значні нерівності;

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Ущільнювальна манжета-перехідник.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Тютелька в тютельку: зєднання пластикових каналізаційних труб

  • чавунна труба номінальним діаметром 100 мм входить в розтруб пластикової 110-міліметрової каналізації після зачистки поверхні від нашарувань фарби та іржі. І в цьому випадку з торця труби бажано зняти фаску (за допомогою болгарки з колом по металу або звичайного напилка);

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Згаданий вище компенсуючий патрубок теж прекрасно надівається на зачищену чавунну трубу.
Мені доводилося використовувати його для врізки в чавунний стояк додаткових відводів. Компенсатор з муфтою можна використовувати і для ремонту зруйнованого чавунного розтруба.

  • ті, кому лінь возитися з зачисткою чавуну, можуть виконати з’єднання каналізаційної труби — пластикової з чавунною за допомогою спеціального перехідника, забезпеченого широким розтрубом і товстої ущільнювальної манжетою. Ціна виробу-близько 200 рублів.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Перехідник з чавуну на пластик. Його відмітна особливість-розширений розтруб з товстої ущільнювальної манжетою.

Особливий випадок

Окремим пунктом я згадаю з’єднання коліна сифона під раковиною з розтрубом старої чавунної гребінки (внутрішньоквартирної каналізації).Теоретично це з’єднання повинно бути герметичним. Зазор між розтрубом і коліном часто призводить до появи у ванній або на кухні стійкого запаху каналізації.

Найчастіше ця проблема виникає взимку, коли на висновках стояків на покрівлю утворюються снігові шапки, що заважають нормальній вентиляції.
Тяга в закупореному зверху стояку починає транспортувати повітря разом з супутніми ароматами з нижніх по стояку квартир в верхні.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

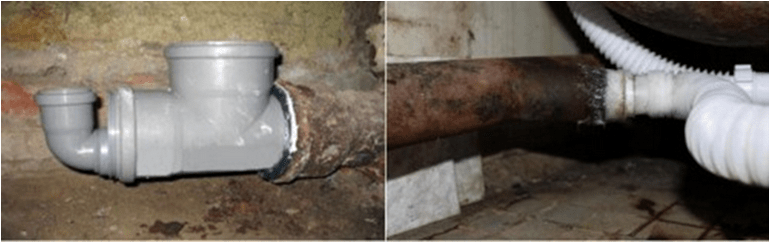

Штатна герметизація з’єднання в більшості комплектів обв’язки для раковини нижче всякої критики: вона являє собою пластикову напівкруглу заглушку з прокладкою з жорсткої гуми.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Положення може врятувати манжета для унітазу з верхнім бачком, виконана у формі двох гумових циліндрів різних діаметрів. Вона натягується вузькою стороною на коліно, а широкої — на чавунний розтруб, після чого про сторонні запахи в квартирі можна забути.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

напірна каналізація

Зазвичай в побутових умовах каналізація робиться самопливної; однак при складному рельєфі місцевості або при розміщенні сантехнічних приладів в підвалі окремі ділянки можуть комплектуватися фекальними насосами. Як монтуються напірні ділянки?

  • звичайної безнапірної трубою з обов’язковим кріпленням всіх горловин. Міцність труб і фасоніни цілком достатня, щоб витримати натиск в 3 — 5 метрів. Жорстка фіксація всіх з’єднань не дасть їм розстикуватися;
  • розтрубної трубою під клейові з’єднання. Клей-розчинник для пвх наноситься на зовнішню поверхню труби або на внутрішню поверхню розтруба, після чого деталі поєднуються, провертаються на чверть обороту і фіксуються на пару хвилин в нерухомому положенні;

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Тютелька в тютельку: зєднання пластикових каналізаційних труб

  • напірною поліетиленовою трубою. Її діаметри відповідають діаметрам безнапірної каналізації і роблять її повністю сумісною з пластиковою фасоніною.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Очманілі ручки

Наостанок — ще пара рецептів, які можуть вам допомогти в нештатних ситуаціях.

Гофра

Вона являє собою гофровану поліетиленову трубку діаметром близько 100 мм з гладким ділянкою на одній стороні і забезпеченим манжетою розтрубом на інший. Гофра призначена для підключення унітазу зі зміщенням щодо каналізаційного розтруба.

Однак вона може бути застосована і для інших цілей:

  • для монтажу унітазу з косим або горизонтальним випуском в будинку сталінської споруди, побудованому під вертикальні випуски. У багатьох будинках споруди 30-50 років минулого століття каналізація виведена в туалеті на рівні підлоги; для з’єднання зі стояком служить трап, встановлений під стелею нижньої квартири;

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Тютелька в тютельку: зєднання пластикових каналізаційних труб

  • для розвороту унітазу під прямим кутом до випуску. При необхідності для цієї мети можуть бути послідовно з’єднані дві гофри. Мені доводилося таким чином розгортати унітаз у власній квартирі: його габарити і встановлена в тісному санвузлі пральна машинка робили користування ванною неможливим;

Тютелька в тютельку: зєднання пластикових каналізаційних труб

  • для з’єднання двох пластикових труб під довільним кутом (зокрема, для обходу стояків водопостачання та інших перешкод).

При монтажі гофри варто пам’ятати пару тонкощів:

  1. вона не повинна провисати. Про шкоду контруклонів я вже писав вище. У разі гофри ситуація ускладнюється нерівною внутрішньою поверхнею;
  2. гофру не можна закладати в короби і фальшстени. Термін її служби рідко перевищує 5 років. Типова проблема цього фітинга-текти по складці гофрування.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

розтруб під клей

Звичайна самопливна труба з пвх при особливих вимогах до міцності з’єднання може бути перероблена під клейовий розтруб.

Це робиться так:

  1. кінець труби нагрівається до пластичного стану над газом, електроплитою або за допомогою будівельного фена;
  2. потім труба злегка розтягується (руками в щільних рукавичках або натягуванням на літрову скляну банку, діаметр якої приблизно відповідає 110-міліметрової каналізації);
  3. імпровізований розтруб надівається на гладку трубу з нанесеним на її зовнішню поверхню силіконовим . Труба повинна зайти в нього приблизно на 10 см; як правило, її доводиться розігрівати два-три рази. Силікон виконує функцію мастила і, після схоплювання, герметизуючого з’єднання клею.

Тютелька в тютельку: зєднання пластикових каналізаційних труб

Чим таке з’єднання краще, ніж зібране на герметику зі звичайних розтрубних труб? відсутністю зазору між гладким ділянкою і розтрубом і, відповідно, винятковою міцністю на злам і на розрив.

Висновок

Сподіваюся, що описані мною рішення допоможуть шановному читачеві в будівництві та ремонті. Як завжди, додаткову тематичну інформацію вашій увазі запропонує відео в цій статті. Я буду вдячний за ваші коментарі та доповнення. Успіхів, камради!

18 липня 2016р.
